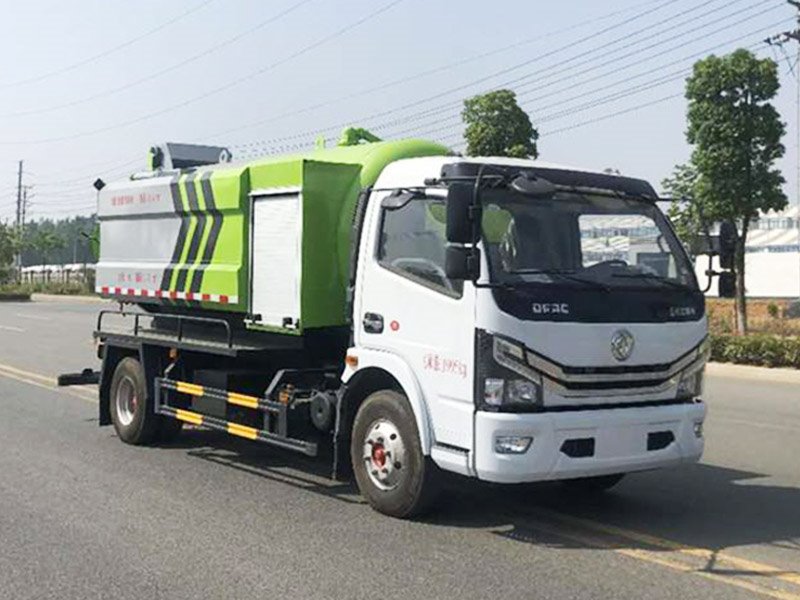

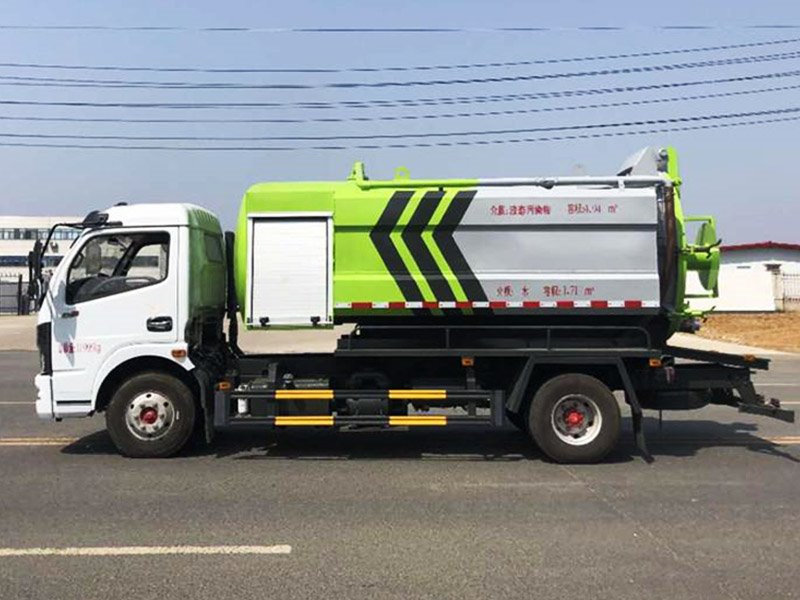

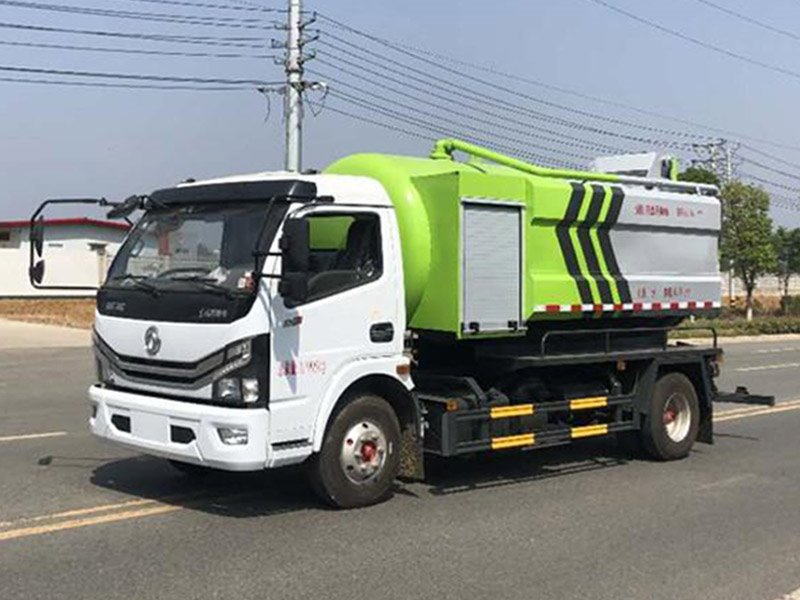

東風D530排半標準頂駕駛室，康明斯B6.2NS6B210（210馬力），東風6擋變速箱，4.5T前橋，9T單減后橋，250雙層大梁，275/80R22.5，車載終端，遠程油門開關，接口取力，空調，中控鎖，電動門窗，斷氣剎，排氣制動 。

本產品改裝部分主要由罐體、液壓開啟罐門、抽壓管系統、高壓沖洗管系統、液壓系統及操作系統等組成。

　　1. 罐體

　　罐體分為污水罐與清水箱，兩罐均裝配有液面指示器。吸污罐兩側安裝方形水箱（水箱隨罐體舉升）

　　A：污水罐：罐體截面為圓形，采用6mm優質鋼板卷制、焊接而成。端部焊有6mm厚優質鋼板橢圓封頭。為提高罐體強度和剛度，有加固板。底部焊有U形支承梁，用以與大梁的緊密貼合和頂升、傾翻、卸載的承力。罐門設計為全開式，罐口用整體式法蘭加固。罐體后端采用傾翻鉸鏈軸鉸接在底盤縱梁上的副車架上。

　　B：清水罐：罐體截面為異形，分開吸附安裝在污水罐兩側，下部用導流管聯通并與集水濾清器相連。裝載水的方式為：消防水龍頭—前端管接頭—罐體。罐體后端安裝有液面指示器和低水位報警器。水位過低傳感器在液面過低時發出警報，提醒您及時切斷動力防止高壓泵空轉。

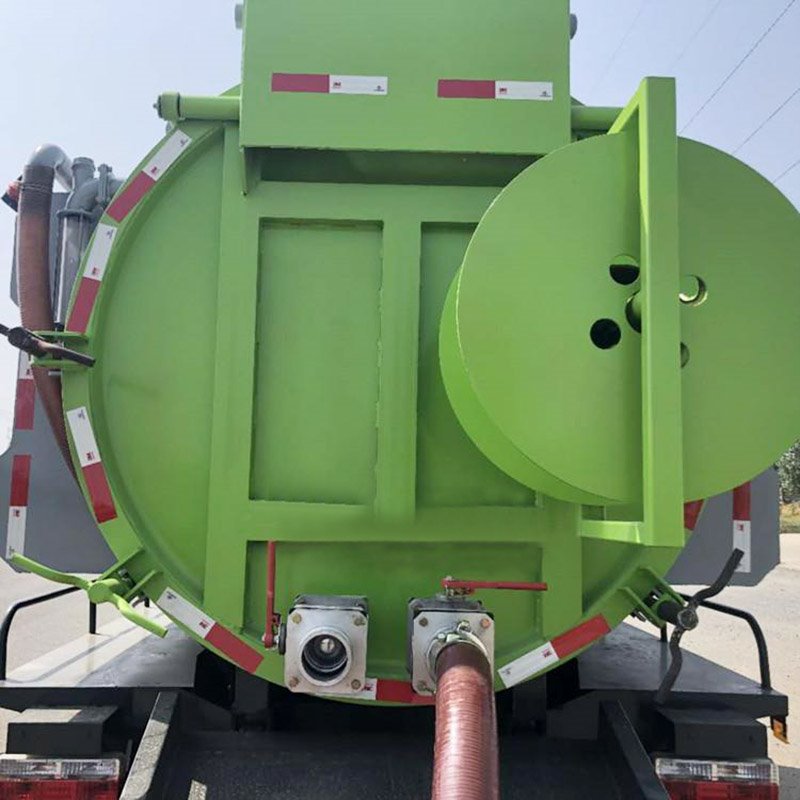

2. 可開啟罐門

　　可開啟罐門采用6mm厚優質鋼板模壓而成，與厚25mm的整體圓形法蘭焊接而成。法蘭設有環形槽，用以安裝優質橡膠密封圈，以保證開閉罐門的密封。周邊安裝有四個手動鎖緊裝置，確保罐體密封性。罐門用兩個液壓油缸開啟與關閉，清掃污水罐內殘液和沉積物十分方便。罐門后安裝有絞盤機構，用以收放、清洗高壓沖洗膠管。

3. 驅動系統：

　　本車裝有水環泵、高壓水泵、液壓泵。

　　水環泵由皮帶取驅動。

　　高壓水泵由側取力器驅動。由電磁氣閥—離合器控制取力器嚙合與分離。轉速由油門控制。

　　液壓泵的驅動類同高壓水泵驅動。

　　4. 抽壓管系統：

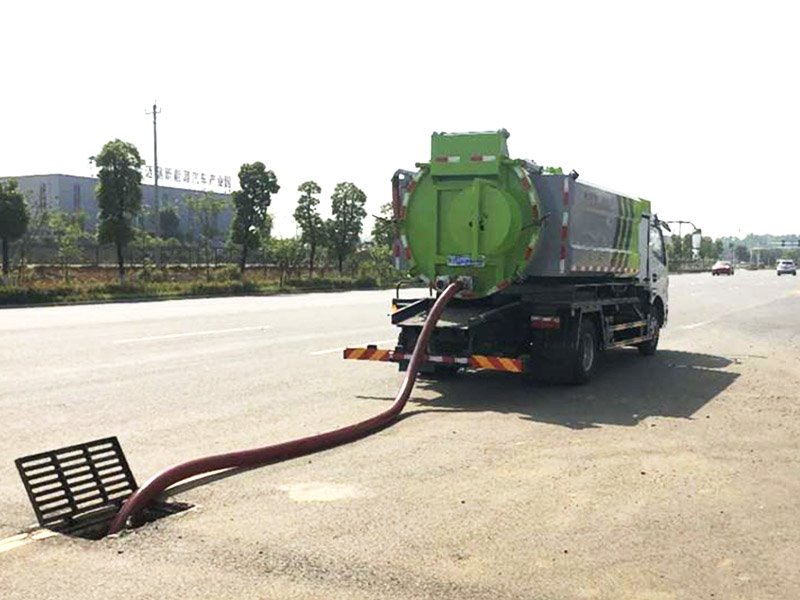

　　抽壓管系主要由水環泵、止回閥、濾氣器、球閥以及管路等組成，具有真空抽吸、自流排放等功能。

　　真空抽吸管路從罐體頂端接出，在真空抽吸管路上，安裝有止回閥，防止液體吸入真空泵，并利用氣流的沖力使氣體產生離心力初過濾，通過濾網再過濾，以免真空泵過早磨損。
