一 整車描述：

1、概述

通信指揮車用于應急救援工作，可在救援期間第一部到達現場進行指揮工作， 是以車輛為載體的移動指揮中心系統設備。在車輛改裝中，未對底盤關鍵總成部件 （如發動機、前橋、后橋等）進行改動，不影響底盤的穩定性、平順性、制動性， 而對底盤的改裝均優先采用無損改裝，不對車身鈑金進行焊接，所有改裝安裝件均 采用螺栓連接，保證改裝件可拆卸，改裝后對原底盤結構沒有任何改動。

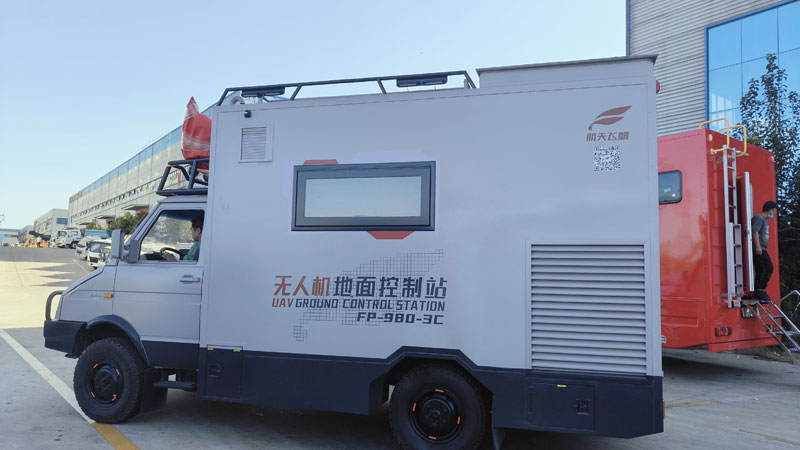

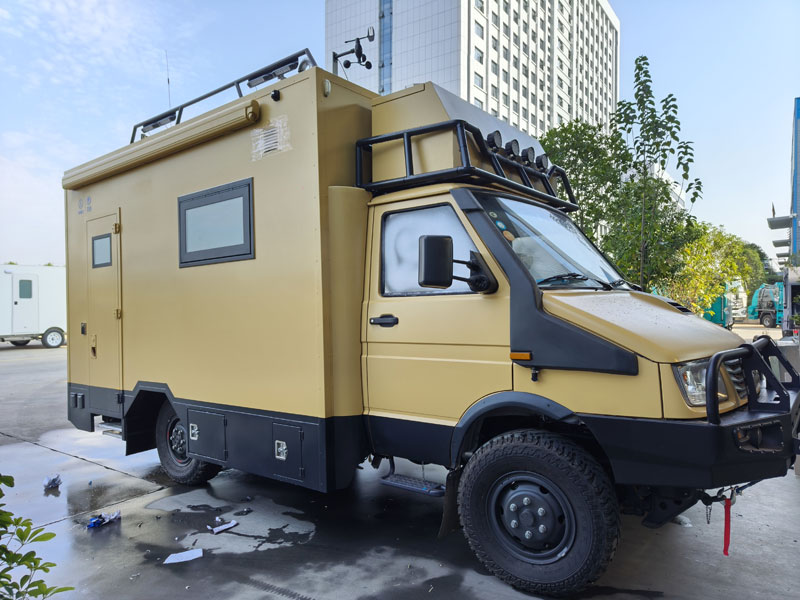

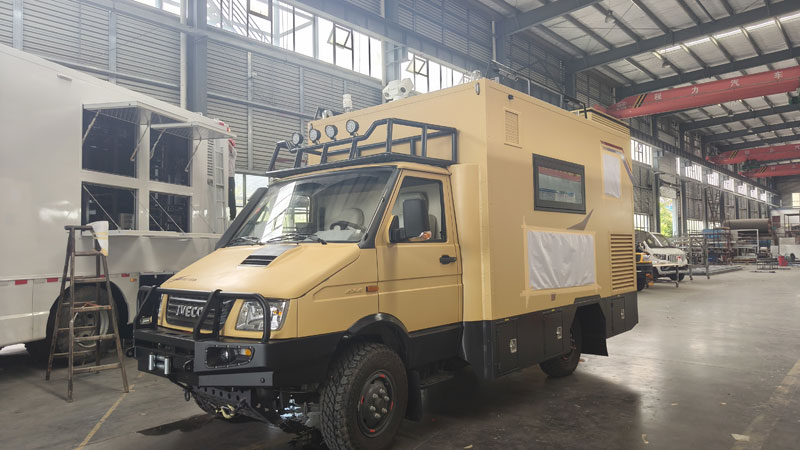

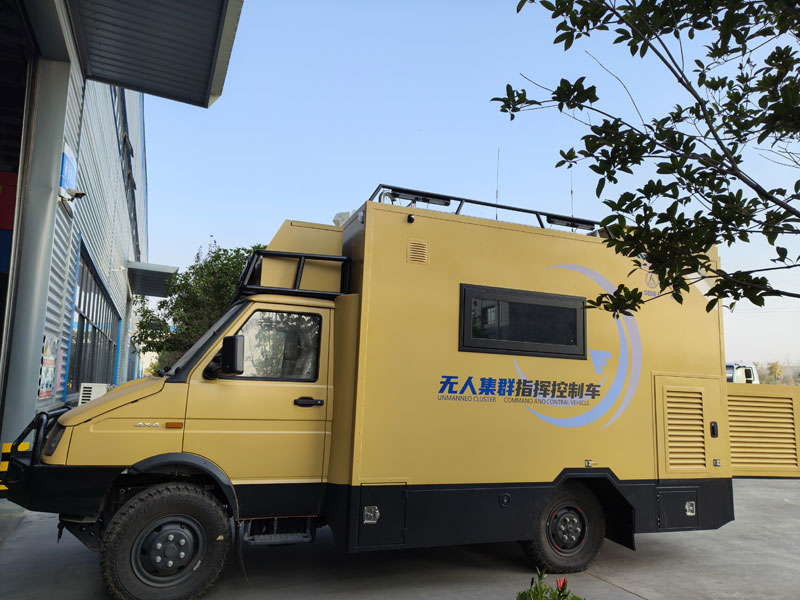

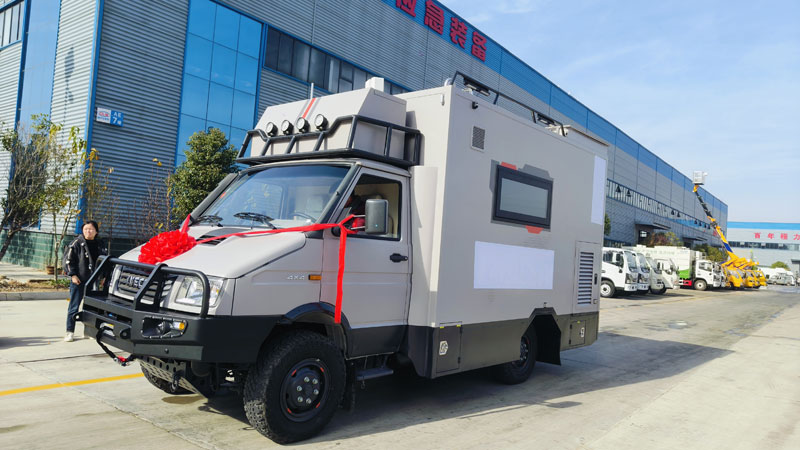

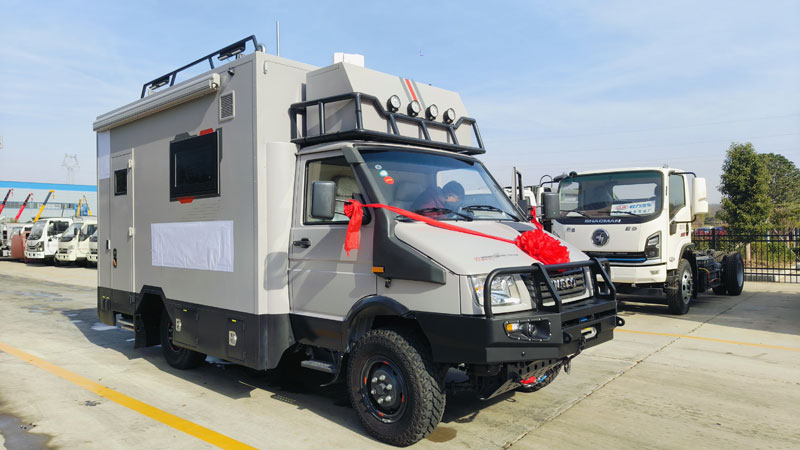

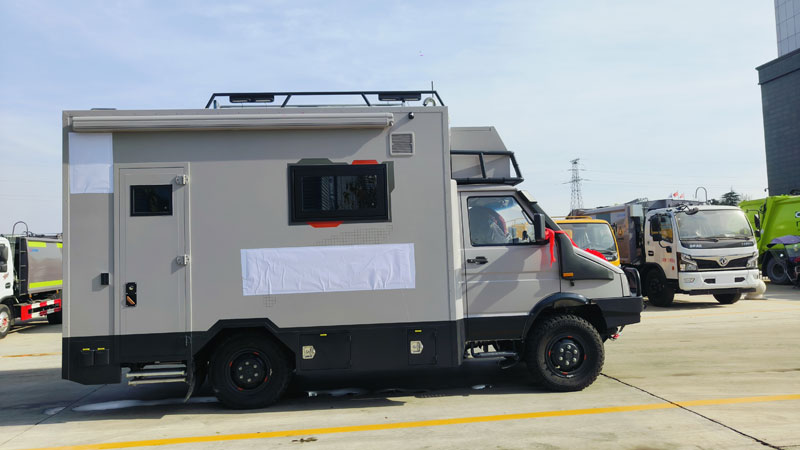

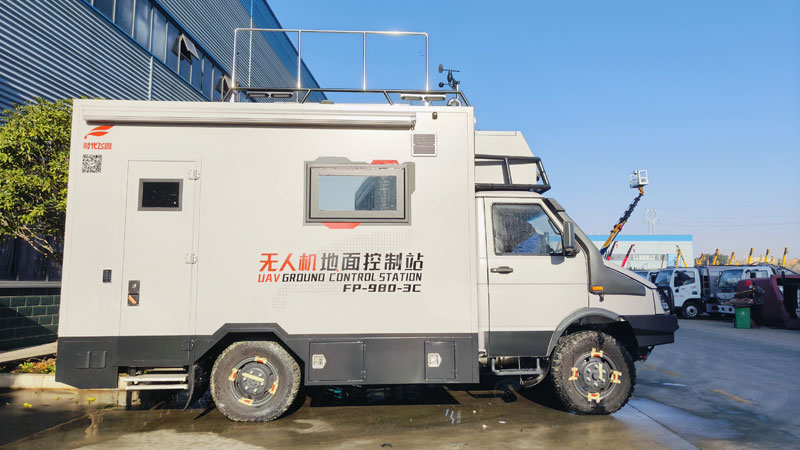

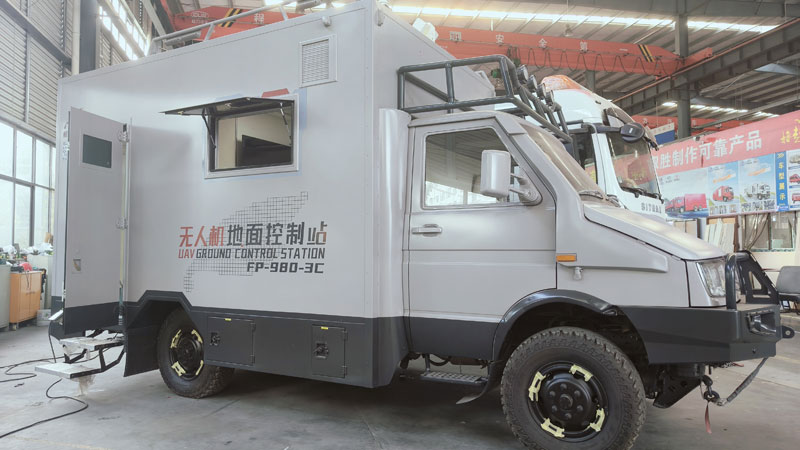

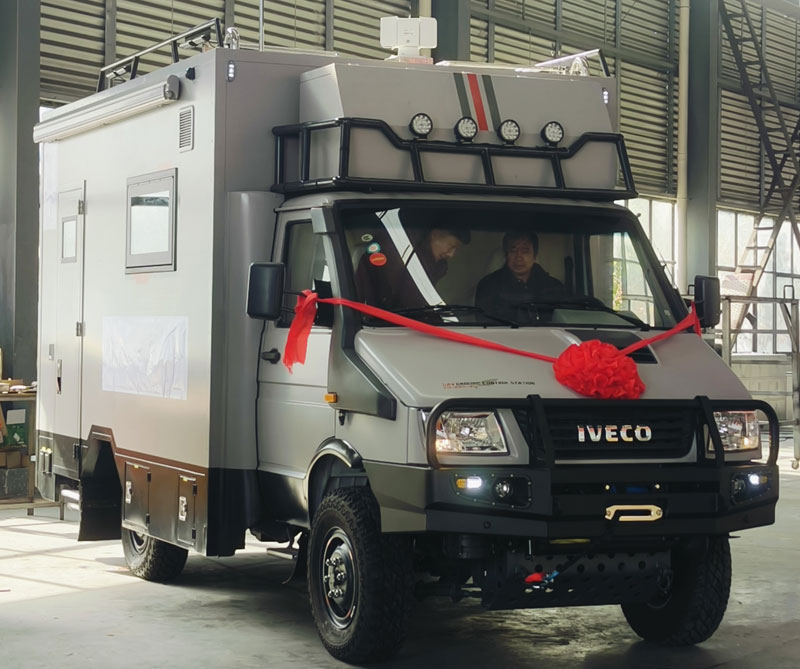

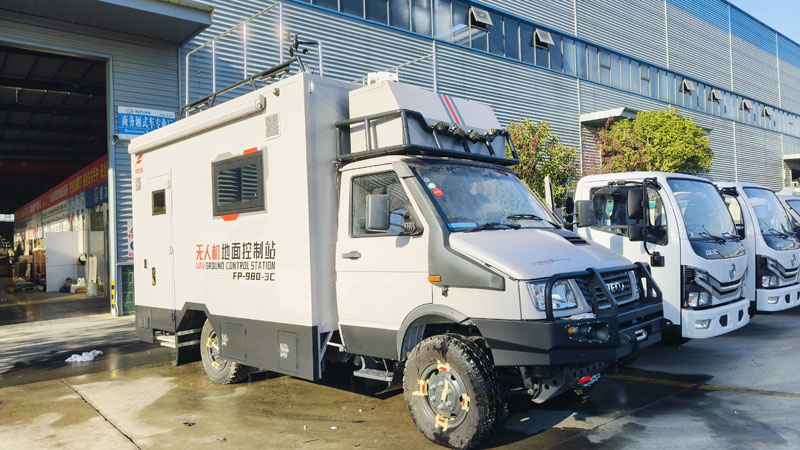

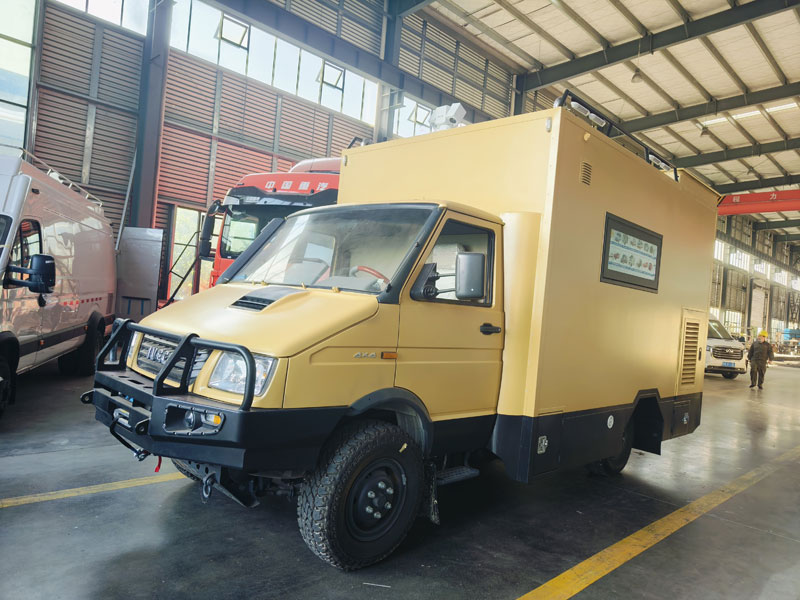

我公司生產的 CL5040XZH6BSX 型指揮車基于南京依維柯 NJ2046GFC 越野載貨車底盤 改裝，該底盤變速箱為手動檔變速箱，最高車速 90km/h，發動機型號為 SOFIM8140.43S6，發動機排量：2798ml，排放國Ⅵ標準。消防通信指揮車以南京依 維柯 NJ2046GFC 整車作為改裝平臺，保證工作人員擁有寬敞舒適的工作環境，并且 為系統的運行和維護提供符合技術要求的環境條件。在保持整車優良性能的前提下 對車輛進行改裝而成，實現符合用戶使用要求的工作環境、使用功能而量身定制的 特種專用車輛。消防通信指揮車具備通信組網功能和指揮通信與情報信息采集功能。 通過高清晰、低照度車載云臺攝像機，可實現全天候、多方位、大范圍的現場監控 功能。通過車載硬盤錄像機，可以對現場的情況進行適時錄像、錄音記錄，以便日 后進行調查，并可通過 USB 接口及數據端口與其他存儲設備相連接，進行現場刻錄， 便于錄像資料的及時、有效保存。車載液晶電視可集中顯示系統采集到的信息，便 于領導實時掌握事發現場的各種情況，可以及時指揮調度，正確決策。

整車性能符合《機動車運行安全技術條件（GB7258-2017）》、《汽車外廓尺寸 限界（GB1589-2016）》、GB 50054-95 《低壓配電設計規范》；整車外廓尺寸、軸 荷及質量應符合 GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》的規定；整 車設計滿足《消防通信指揮系統設計規范》（GB 50313-2013）。

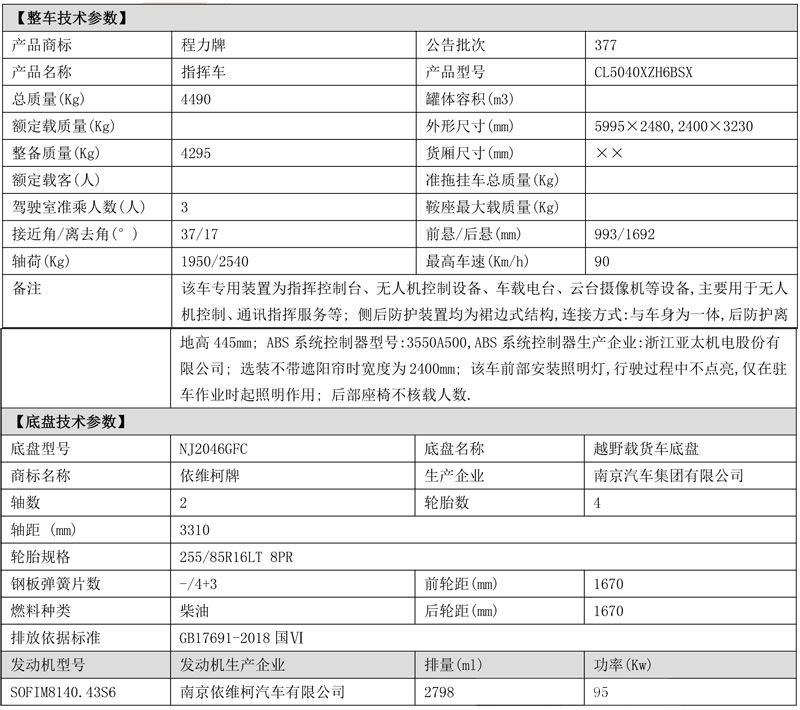

2、整車改裝后主要參數

整車型號： CL5040XZH6BSX

外廓尺寸： 5995×2480×3230

總質量： 4490KG

整備質量： 4295KG

接近角/離去角： 37/17

最小轉彎直徑： 12m

發動機： SOFIM8140.43S6

變速箱： 手變速箱

發動機額定功率： 95kW

最高車速： 90km/h

軸距:mm： 3310

排放標準： 國Ⅵ

乘員人數： 3

底盤驅動形式： 4*4

輪胎數： 4

轉向形式： 方向盤

前懸/后懸： 993/1692

防抱死系統： 有

軸荷： 1950/2540

二、底盤主要參數

三、指控艙改裝設計

1、設計方向：

（一）、通信指揮車是一種不同于其它改裝車的特種車輛，要求機動靈活，性能 可靠，通過性好，反應迅速以及車體結構設計合理，要有足夠的強度和抗彎扭變 形的能力。

（二）、通信指揮車在布局設計上要合理，即要滿足使用要求，車型設計要緊湊, 同時功能要齊全。

車體設計制造的目標：具有國內/外同類產品的先進性、高穩定性和可擴展 性，以及“方便適用”性，具體分述如下：

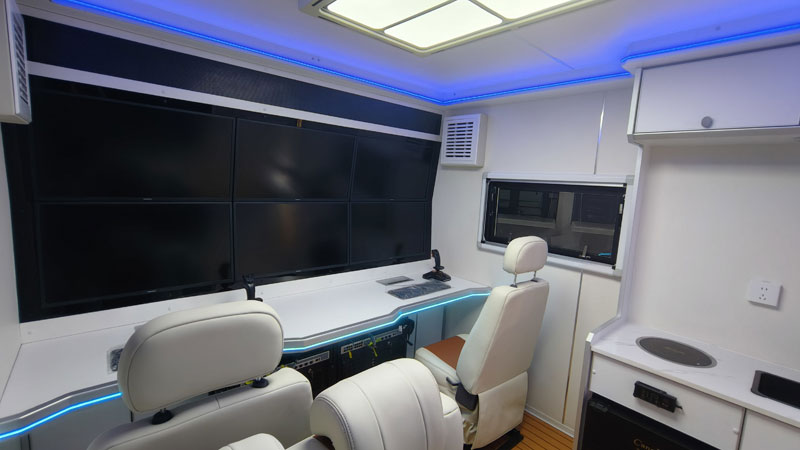

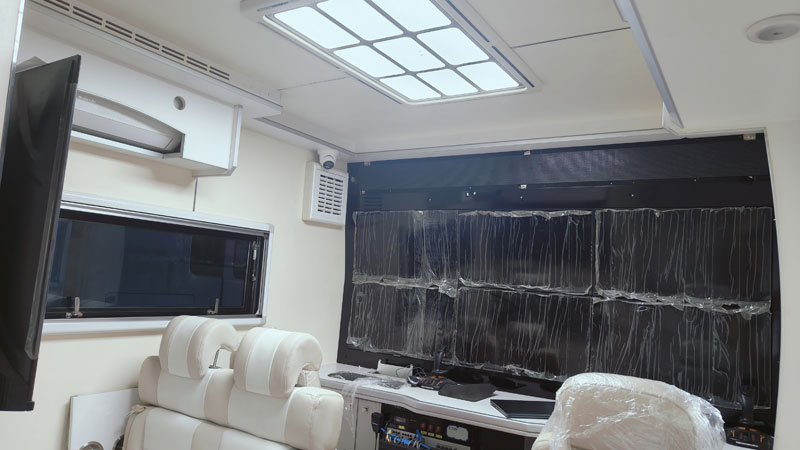

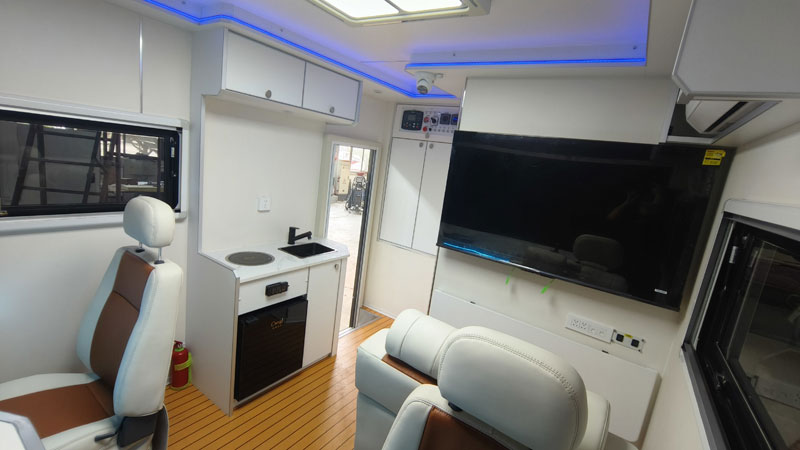

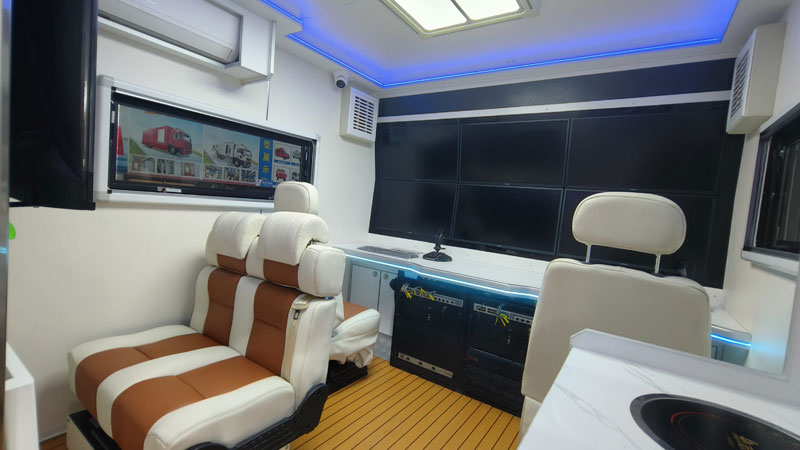

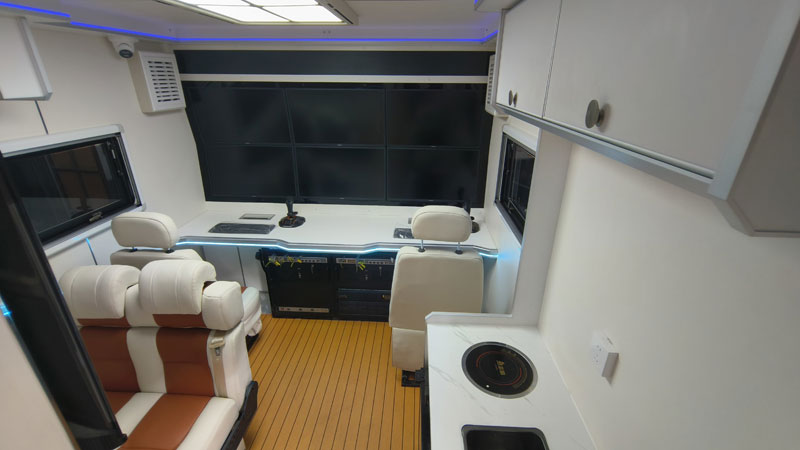

車內安裝電視墻、 42 寸主顯示屏、19 寸副顯示屏、360 度攝像頭、工作桌 會議座椅、逆變器、發電機、設備機柜等。

2、總體布局的設計：

在保證基本設備容納的前提下，在保證好的操作性、維修性的基礎上，盡量 留有一定的空間，用于擴展；駕駛室乘坐 3 人，指控艙內安裝電視墻 42 寸主顯 示屏、19 寸副顯示屏 2 個控制位、后部安裝 2 套 19 寸設備機柜、音視頻系統和 圖像及視頻會議系統，發電機設備和配電系統等。

3、可靠性：

      3-1 原車性能——保持原車體本身具有的穩定可靠性；

      3-2 服務——良好的售前技術支持和可靠的售后服務承諾。

      3-3 使用條件：整車（含設備）能在 50 攝氏度和零下 10 攝氏度之間正常 工作，工作濕度保證 95％不結露，密封和防銹蝕處理能經得起潮濕氣候和海洋 濕氣的考驗。

4、性能價格比高

按照需求合理配置系統，確保系統中每一個環節的投入比例達到最佳的性能 價格比，最大限度的有效利用資金。

5、美學性原則

車內飾高標準裝修，色調高雅和諧、木質材料統一色調，線條順暢，機架采 用鋁合金結構，輕便耐用、表面噴塑處理（車內內飾灰色）。

6、實用性：

除滿足現場工作的需要外，本方案最大限度的利用車內空間，為現場辦公人 員提供了必要的工作設施和空間。

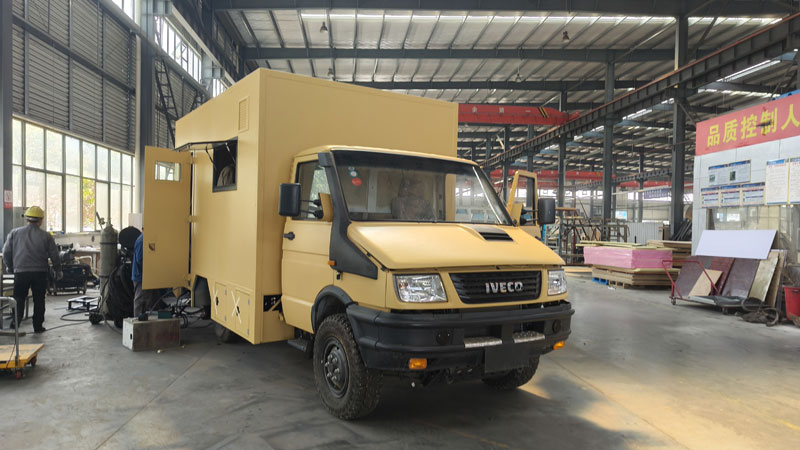

7、工藝制造

對廂式客車的專用車車型的改裝均優先采用無損改裝，不對車身鈑金進行焊 接，所有改裝安裝件均采用螺栓連接，保證改裝件可拆卸，改裝后對原底盤結構 沒有任何改動。車內機柜采用鋁合金型材搭接，結構可靠，美觀耐用，機柜腳與 底盤采用螺栓連接，中間采用橡膠減震墊對設備減震。

8、車體改裝技術、工藝及采用的材料的具體說明：

      8-1 原車結構和內飾基本保留不變。車輛改造后總體具備優良的隔熱、防雨、 防潮、防靜電功能。車內有隔音、保溫、防水、防塵、換氣、通風措施，并達到 相應的國家標準，車內飾美觀大方，具有現代感。車內表面裝飾料、設施與原車 內飾相協調。車內裝飾均以“五防”，即防水，防火，防靜電，防污染，防電磁 干擾為裝飾原則。在裝飾材料上，全部采用無污染，無異味，阻燃的環保材料， 車內裝飾材料完全符合 GB/16127/GB50325-2001 環保標準。內裝飾我們根據需 方要求的風格提供色板給需方選擇，需方確認后施工。

      車內的木裝飾均隨車體內型進行裝修，并嚴格按木工的噴漆工藝、工序進行 加工處理，保證車內線條流暢、美觀防火阻燃，環保。嚴格按照 YD/T5003-2005 “電信專用房屋設計規范”加工確保安全。

      8-2 金工材料選用及加工：材料選用輕量、不銹蝕，具有足夠的強度、剛度。 保證加工后原車骨架不變形、內應力不變化。

      8-3 車體平衡：通過對車內的合理布局，將改裝后車輛的前后軸載荷分配控 制在車輛技術要求范圍內；在設備的布置上，考慮軸載荷分配，重視車輛左右配 重的要求，保障車輛的重心始終處于合理范圍內，使車輛在行進過程中安全平穩。 在所有設備最終確定后，對車輛的平衡性進行計算，并根據計算結果，對設備的 布局進行微調，最大限度的滿足車輛的行駛要求及設備操作的方便性。車體完成 后對車輪各點做承重測試，明確各點的承重量。以達到在停止及行駛過程中整車 均保證總體配重平衡的要求，保證改裝后車的橋荷合理、平衡、行駛平穩。

      8-4 防銹、防腐、防靜電、電磁干擾: 底盤及金屬加工件均采取防銹抗腐蝕 處理。

      8-5 車頂改裝：車頂安裝固定鋁合金焊接頂平臺，具有足夠承重能力，受力 均勻、外形美觀、滿足使用強度要求，并具有良好的耐腐蝕性。

      8-6 車頂設施：天線、警燈警報器、照明系統等。

      8-7 車體密封性：車頂部改裝過的部分（包括固定連接和穿線管）、車門、 整車全部經過嚴格防水密封處理并經過防雨密封實驗。

      8-8 車尾設計：保持原車尾門不變；

      8-9 廂體內裝飾：根據內部結構、布局等合理設計內裝飾布顏色及車內燈 光，使車廂內色彩協調，給人以舒適觀感。內裝飾全部采用環保阻燃材料。工作 臺面設計美觀大方、色彩協調，選用優質紅木。

      8-10 照明：工作桌面上部安裝一個直流環境照明燈。

      8-11 機架采用2組 19吋標準機柜，上部固定42寸顯示器，下部機柜選用高 強度鋁型材，設備固定采用標準方孔固定方式，機柜表面進行噴塑處理，顏色可 以選擇，機柜與車體之間固定時安裝硅橡膠減震器，該處減震器的標定承載重量 根據機柜裝完設備后的整體重量進行確定，減震器的富余承載量在實際承載量的 8%至13%之間，充分發揮硅橡膠減震器的作用，使機柜得到最佳的整體減震效果。

9、電源設計及車內供電走線

      9-1 整車供電系統的設計方案分為主供電系統、輔助供電和應急供電系統。 整車配電系統由配電盤、UPS、蓄電池及充電機等組成。系統的設計符合GB9378-88 的要求，提供主供電和UPS供電相互之間的切換，同時支持主供電和UPS自動和手 動倒換。

      車輛采用單相 220V/50HZ 供電方式，市電單相 220V/50HZ 由一根 30 米 3× 4mm2+PE 便攜絞盤引入，并經防水 6 級的水密性電源連接器可靠連接至外接口板。 電源連接器由一針座和一孔頭組成。

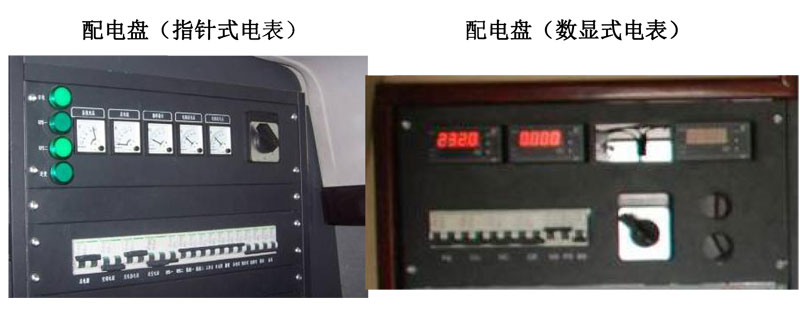

      主供電系統：主供電系統為市電單向供電，本公司生產的配電盤，配電盤采 用整體噴塑工藝，內有接地處理，前蓋可打開，方便維修，面板刻字，標記清楚。 采用進口原器件，配電盤面板為瑞士進口高精度數控加工中心自動加工，外形美 觀大方，有電壓、電流顯示。配電盤設有UPS與直通的轉換開關。轉換開關采用 知名品牌，具有極高的穩定性，保障供電更加安全。在配電盤上設有指針式電壓 表和電流表。配電盤的控制開關采用西門子空氣開關，可分別控制各種設備的供 電情況。

      輔助供電系統為：DC12V直流供電系統。整個系統設置3000W逆變器大容量免維護蓄電池（200AH）和3000W機架式UPS配標準電池包。以保證系統的可靠工作。為保證蓄電池長期工作，設計一個大容量的“開關”，若長期不工作的情況下，可斷開；同時在工作時蓄電池可充電；DC主電源線采用專用電瓶線；供電電源采用與行車系統電瓶電壓一致的免維護電池，以方便今后的維修工作。

      9-2車內設備電纜和電源電纜采用明線暗裝的方式，所有互連電纜均經專用走線槽，在外部看不見明線。布線整齊、合理、安全、可靠，并適當留有余量。電纜按類別分開走線，接線頭和線纜部分有標識，并與說明書相對應，便于檢修。

      9-4車內照明充分考慮工作的需要進行布局，同時考慮效果（內裝飾）、造型和實用性，工作區安裝日光燈。

10、車體外觀：按照客戶要求進行高質量噴涂。

11、其他

      11-1測試

      車輛的驗收：環保指標符合國家相關標準

      在淋浴房進行淋雨實驗：確保車體密封性

      滿荷時進行靜態側傾斜實驗

      在三級公路的200公里運行實驗-

      根據實驗合格，開據“合格證”

      11-2系統設計

      在系統集成中根據系統設備配置要求，設計系統圖紙。在設備布局中根據人、機關系進行科學合理的設計系統總布局，使工作人員操作方便、舒適。

      11-3設備安裝、固定與焊接

      安裝系統設備時，根據系統設備的需要加工最佳的安裝件、固定件，便于安裝，工藝可靠。非標準設備配備的非標面板全部用數控機床加工，安裝簡便并能保持色調一致。表面進行噴塑處理，顏色可噴成與機柜或設備相同的顏色。

      各種電纜頭的固定與裝配，從整體布局的工藝、美觀和強度考慮其固定方式。裝聯部配備有壓線鉗、包線鉗等專用工具。布線、鋪線時，在走線槽里會根據各不同系統將其連接線集中，把各系統連接線區分鋪接，便于檢查與維修。對于視頻跳線排、音頻跳線排等接線較密的設備配有上線工具，接觸安全可靠。

      11-4安全生產和環保措施:

      從設計到施工全過程中，認真貫徹國家制定的有關安全生產和環境保護的法律、法規。

四、加裝配置

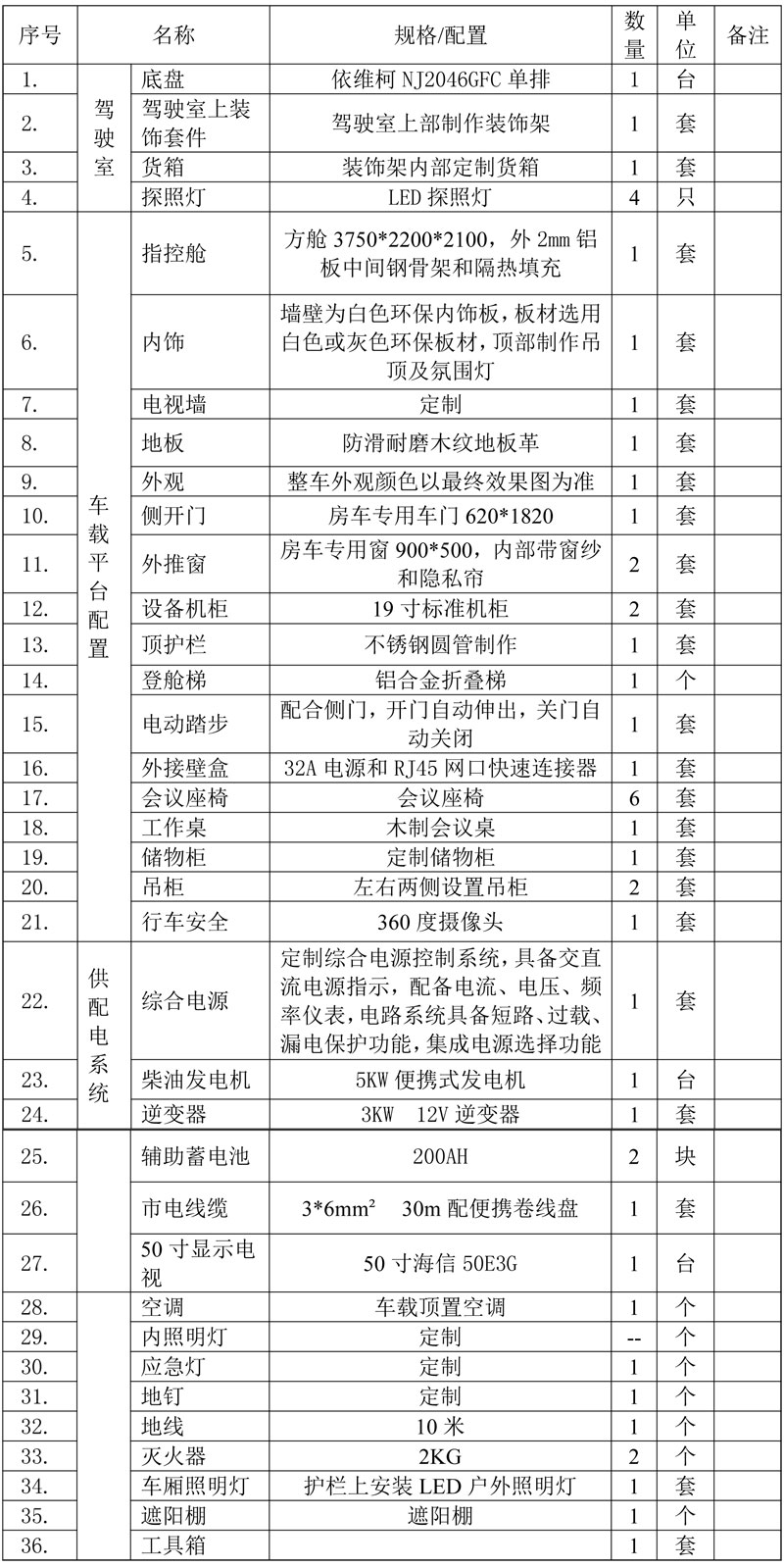

依維柯指揮車配置清單
