東風小多利卡6方(3.5水/2.5塵)洗掃車國六底盤配置：

采用東風小多利卡國六標準底盤，朝柴130馬力發動機(CY4BK461)，95kw，萬里揚5TS40變速箱，7.00R16鋼絲胎，1.8T前橋，3.5T后橋，188雙層車架，氣剎，斷氣剎，電動車窗，中控，帶空調，ABS。

東風小多利卡6方(3.5水/2.5塵)洗掃車國六上裝配置：

水箱容積：3.5立方，垃圾箱容積：2.5立方；中置雙掃盤，掃盤轉速實現獨立3檔調速，江鈴77馬力副發動機，三洋馬達，施耐德控件開關，臺灣液壓閥或海普瑞斯電磁閥組，長源液壓油泵，新西山水泵，免維護自分離式離合器，免維護風機，尾部LED箭頭燈，手動泵應急系統，前掃刷臂轉動機構使用高新耐磨工程隔套，免打黃油，精密冷彎無縫液壓油管，清掃寬度：2.8--3.2米，清掃速度：3-20km/h，最大吸入粒度：120mm，最大清掃能力：50000  m2/h。

選裝配置：

選裝倒車和右掃影像；前沖后灑(灑水泵)，前置綠化炮；前后噴霧；加大副水箱；手持吸塵管；低水位報警；駕駛室空調。

洗掃車產品功能特點

1、工作原理

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路控制閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的

U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。

低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。

2、功能介紹

1)該車集掃路車、灑水車和高壓清洗車功能于一體，具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。

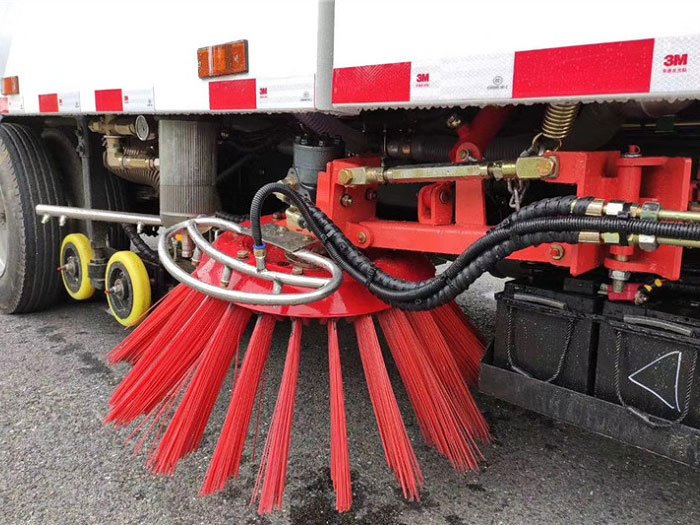

2)采用"中置兩立掃＋中置寬吸嘴(內置高壓水噴桿)＋左右高壓側噴桿”的結構。

3)采用先進的

CAN總線、智能化一鍵控制技術，全部作業均在駕駛室內完成，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動控制。

具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。

4)在一鍵控制技術基礎上增加副發動機手動油門控制系統，可根據路況獨立調節油門大小，有效增強洗掃效果，減少油耗。

5)多達16條的語音提示和音樂報警，準確播報各種安全提示和故障點。

6)具備倒車保護裝置，在作業過程中如遇緊急倒車，智能化的控制系統會自動停止作業并收回掃盤、吸盤和側噴桿；具有防止舉升垃圾箱翻車保護；具有檢修安全保護。

7)具備垃圾箱舉升安全保護裝置，在后門未打開狀態下，確保垃圾箱無法舉升。

8)安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。

9)采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送至吸口，作業飛濺少，污水吸凈率高。

10)整車外型采用折筋結構，有效減輕自重，增強垃圾箱的強度和剛度；整車采用兩節式，前置連接式水箱，結構合理，可拆卸，方便維修。

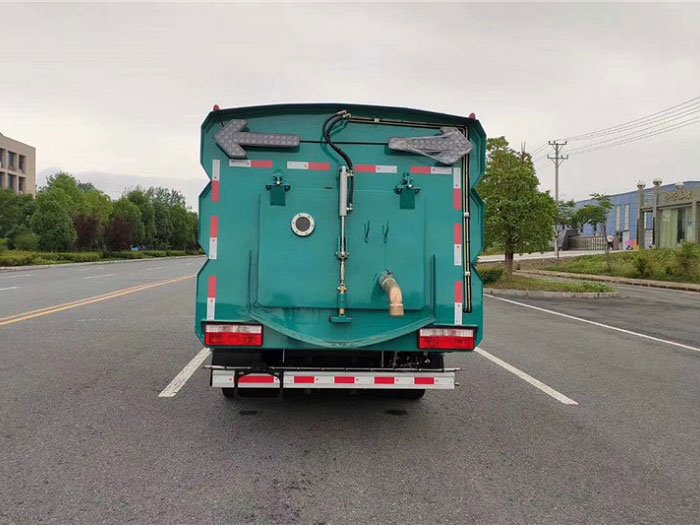

11)后門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。

12)副發動機帶車用離心式離合器，當轉速達到1100轉，離合器帶動風機和高壓水泵工作，有效避免風機、高壓水泵、發動機的損壞。

13)高壓水泵采用德國進口泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過空循環、安全閥和溢流閥三重保護，有效防止高壓水泵損壞。

14)進口優質液壓閥，可以確保整車液壓動作的穩定性和流暢性。

15)優質液壓馬達，可以確保掃盤轉動的穩定性，使用壽命長。

16)污水箱內采用大平面斜坡結構，最大卸料角度可達50度，更易于傾倒垃圾。污水箱內設置了防溢滿報警和作業自停裝置，可防止污水作業時從吸管溢出，造成二次污染；污水箱內的高壓噴淋清洗裝置在傾倒垃圾后可對污水箱進行自動清洗，大大減輕了操作人員的勞動強度。

17)垃圾箱采用3mm不銹鋼材質，可以防止一般性腐蝕，延長使用壽命。

18)清水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。

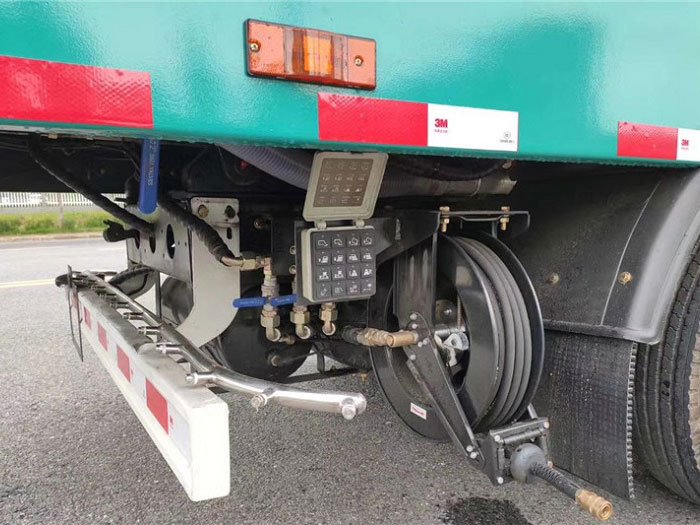

19)側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗槍，可用于清洗車身和其它設備和設施。

20)在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。

21)液壓系統齒輪泵采用國產優質泵，性能可靠，閥件的生產制作商是國際認定的專業液壓組件生產廠。

22)在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如輔助發動機無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。具有防液壓滲漏功能。

23)掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。24)雙層不銹鋼吸塵筒，便于吸塵筒長期磨損后的更換。
