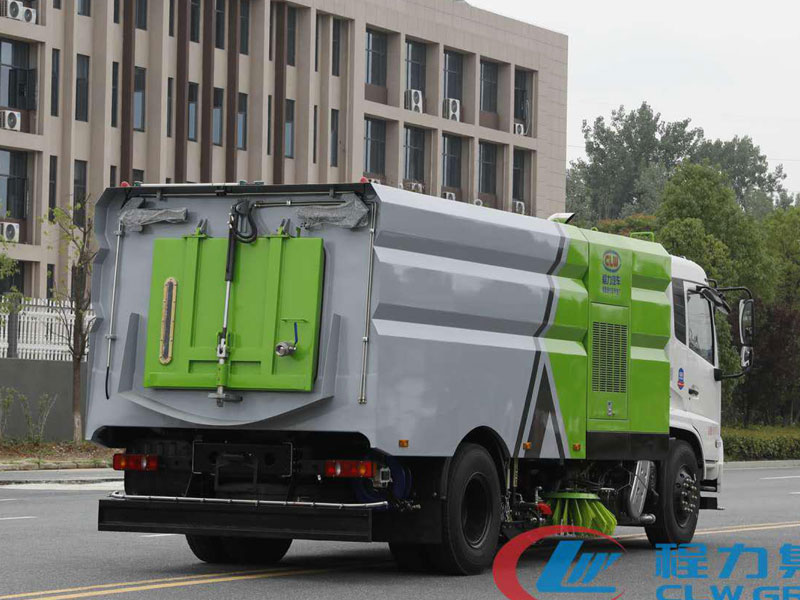

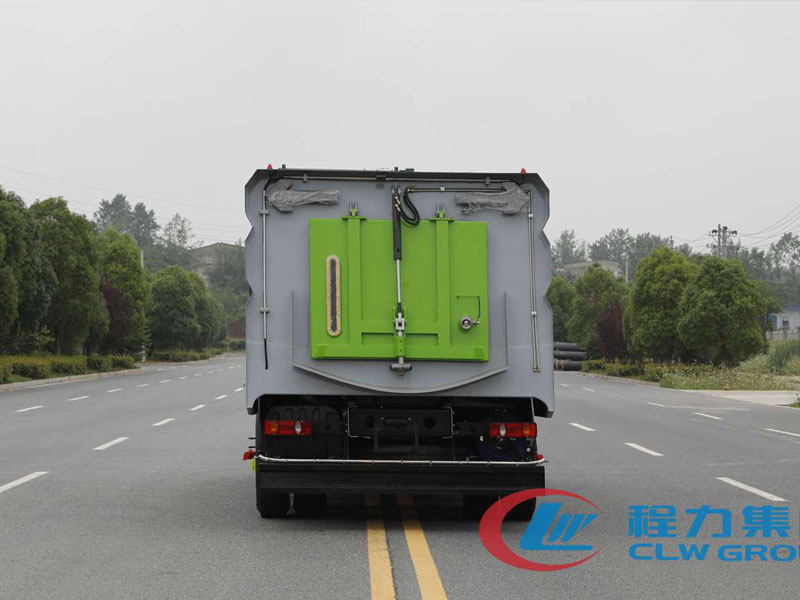

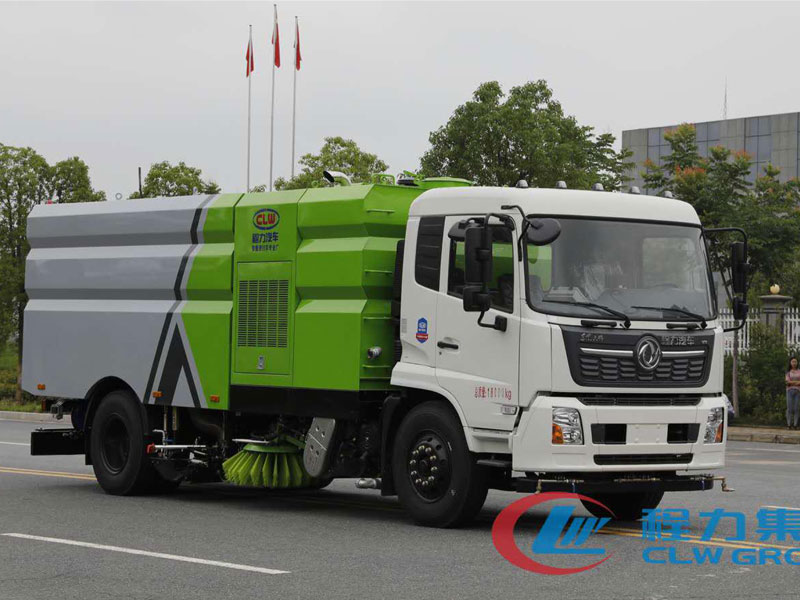

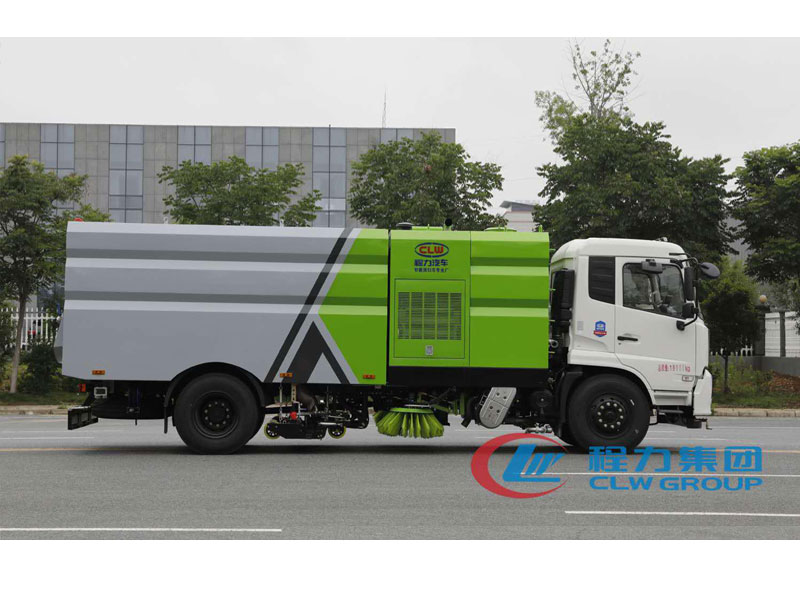

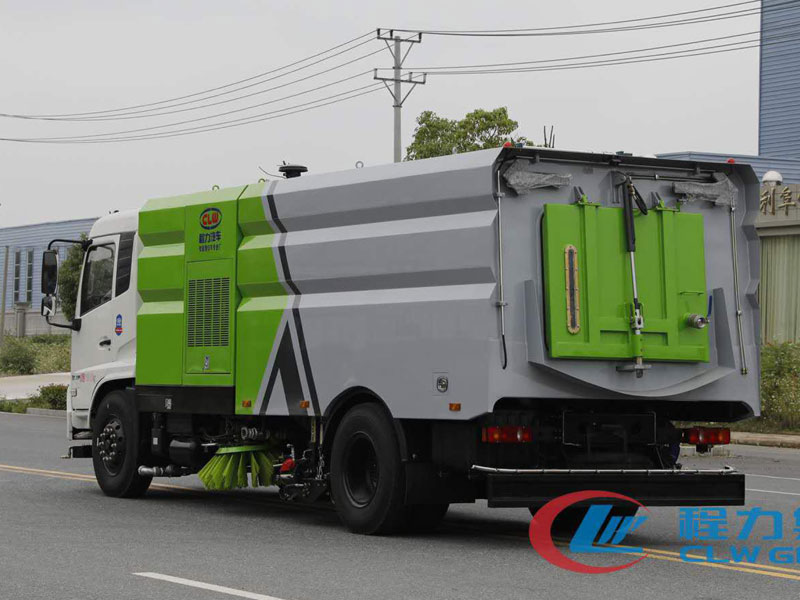

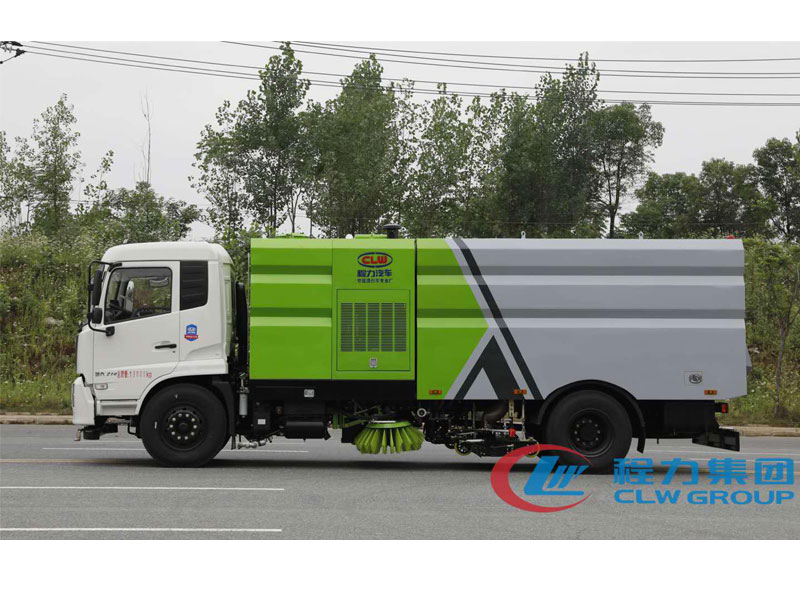

東風天錦高效真空洗掃車是我公司自行設計開發、具有自主知識產權、國際領先技術水平的新一代路面、路緣清洗、清掃及噴霧降塵的專用設備。該款洗掃車結合了掃路車及高壓清洗車的功能特點，并解決了吸塵車在城市路道上無法清洗路緣的短板，在作業時利用掃刷將地面垃圾掃向車內側，路面上的頑固附著物由高壓噴水桿噴出的水流沖起，再由吸盤吸入垃圾箱貯存。具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍大、使用壽命長等特點。

（一）適用范圍

1.城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻等路面、路沿的日常清潔工作。

2.工地、廠區等干道的清洗、清掃。

（二）結構設計和組成部分

由洗 掃作業部分及行走部分等組成。包括二類汽車底盤、副梁、副發動機、風機、離合 器、高壓水泵、灑水泵、清水箱、副發機機倉、后水箱+垃圾箱、掃盤、吸盤、組 合式噴桿、液壓系統、電控系統、水路系統、氣路系統、前沖、后噴霧、自潔裝置 等組成。

（三）產品功能介紹及展示

1.洗掃

工作原理：副發動機驅動液壓 油泵、高壓水泵和風機工作。液壓 油泵驅動左、右掃盤伸縮、升降、 旋轉，左右掃刷在掃盤的旋轉帶動 下將兩側的垃圾掃至吸盤前方，同 時，高壓水泵將來自清水箱的清潔 水加壓后通過高壓管路控制閥等 分別輸送到吸盤內噴水桿和左、右噴水桿，經扇形高壓噴嘴噴出的扇形水簾組成一 總寬不小于 3.5m 的U 形水刀將地面附著物沖起。吸盤利用風機產生的負壓， 將垃 圾經風管吸入垃圾箱貯存。

根據作業環境的情況，右立掃均可獨立控制， 有 “全洗掃”、“右洗掃”、、 “全清掃” 、“右清掃” 4 種作業模式可選擇。

2.路沿和路沿石立面洗刷：在洗掃作業過程中，對高于路面的人行道和立 面墻體，可打開左、右噴桿上的路沿清洗彎管上的球閥，高壓水經噴水管噴水， 形成的高壓水幕可完成路沿和路沿石立面洗刷。

3.后噴霧降塵：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有 多個噴霧噴嘴。為避免車輛在作業過程中揚起的灰塵造成二次污染，可打開后噴 霧開關，高壓水流經噴嘴以霧狀噴出，灑落地面，可有效降底空氣中的浮塵， 達 到凈化空氣的目的。

4.低壓沖洗：對環境較干凈的路面，可啟動低壓沖洗功能，由底盤取力器 驅動灑水泵，實現灑水車低壓沖洗功能。

5.高壓清洗:整車配備 20 米自動纏繞卷盤和高壓長槍一把，便于用戶駐車 清洗車輛，保持車輛清潔，避免灰塵的積落引起油路、氣路堵塞，影響車輛使 用壽命。

6.車前定點沖洗裝置：高壓水泵帶動，可配合洗掃作業，前期可對路面定點污垢 進行沖洗清理，并避免洗掃作業時揚塵。又可在較干凈的路面配合低壓沖洗作業， 進行 路面降燥處理。

7.自潔功能：為避免垃圾箱傾灰過程中，垃圾箱內固態垃圾殘渣吸附在箱 體內，長時間會造成箱體腐蝕，影響產品使用壽命，在箱內加裝自潔噴頭，產 生的高壓水流可將垃圾殘渣全部沖出箱外。

程力的洗掃車是一種省時、省錢、省力、高效節能環保的新理念環衛產品。

（四）產品優點

1. 高性能環保

高效洗掃車?yán)酶邏核骷皟A斜掃刷將垃圾掃至吸盤前面，在風機產生的負壓 作業下，風流在閉合的回路中將垃圾吸入垃圾箱中貯存，整個作業過程均是物理原 理，不會產生化學廢料或垃圾外泄對環境的二次污染，同時，后噴霧的降塵有效的 降低了空氣中粉塵濃度， 解決粉塵污染問題。洗掃潔凈度高，該車型齊全的功能 解決不同路面環境的作業，一次作業洗掃效率達 98%以上，定點沖洗功能、洗掃功 能、路沿清洗功能、后噴霧功能、低壓沖洗功能以及采用的中置吸盤+左右側噴桿清 洗方式，可對路面、溝縫、彎道處、路沿上等處的灰塵、垃圾均能處理干凈，確保環 境干凈、整潔。

2.配制高

（1） 底盤：采用東風天錦二類底盤康明斯230馬力，配置高、動力強勁、爬 坡有力、各部位均進行加強設計處理，質量穩定，售后服務體系健全。

（2） 上裝：中置2掃盤，中置吸盤。力沃液壓擺線馬達，洛陽北玻離心風機， 德國高壓水泵（前沖/側噴/中噴/后噴霧/側沖洗車水槍/垃圾箱自潔裝置），萬向 高壓路沿清洗，杭州威龍低壓水泵，新西山電子隔膜水泵，不銹鋼水箱及不銹鋼 垃圾箱。不銹鋼高壓管路，西門子控制開關，尾部LED箭頭燈，機油、垃圾箱、水 箱均帶防溢或低水位語音報警裝置。倒車及洗掃狀態室內監視器，20m高壓沖洗卷 盤。（選裝配置：以上車型可以加裝雪鏟、雪滾、路面沖洗裝置） 。

（3） 水箱、垃圾箱結合結構力學及審美觀念，采用 201 不銹鋼材料經數控折 彎后一次焊接成型，加工精度高、質量可靠、整齊美觀，既保障了整車結構強度的需 求又滿足用戶的審美需求；整車噴涂工藝采用進口乘用客車噴涂工藝為標準，工藝 性強、表面光潔度及可靠性高、3-5 年以上不褪色。工藝設計，層次明顯，立體感強。

（4）電控系統：CAN 總線電控控制系統（含一鍵操作系統、駕駛室及尾部兩套操 作系統、工作語音播報系統及報警系統、駕駛室安裝右、后兩路監控系統），便于駕駛 員在車輛行進過程中實時觀察車輛周邊情況及作業狀態，并調整作業模式， 安全性高。

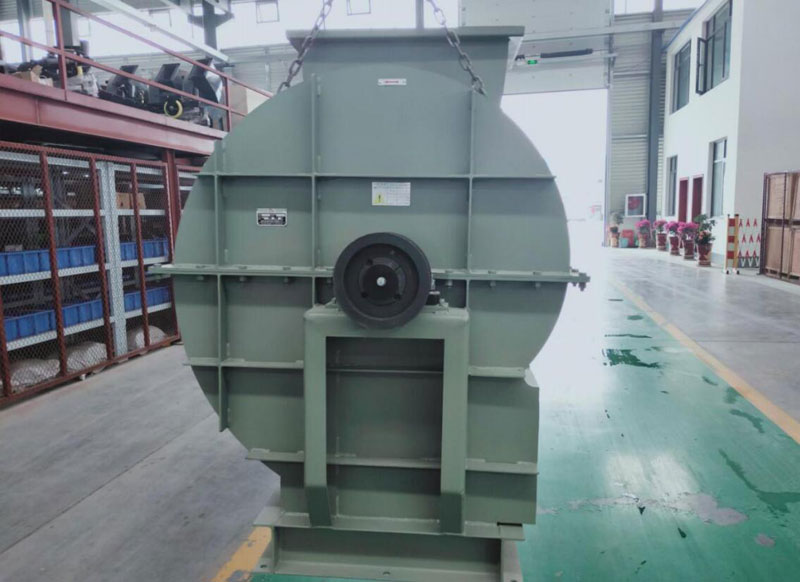

(5)高效離心風機

采用洛陽北玻高壓離心風機，最大風量可達12000m3/h，風機全壓9500pa，風機效 率高，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損。

（6）便利的PTO接口

副發動機采用康明斯B170，副發動機通過側取力口（PTO口）直接驅動液壓泵， 提高傳遞效率，減少支撐座過渡，節省油耗減少用戶使用成本，有效的減少故障率。

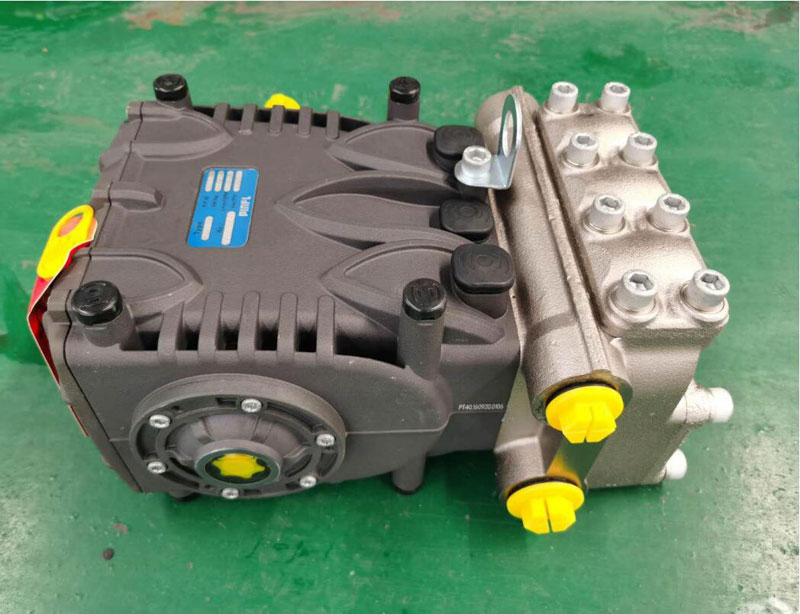

(7)安全可靠地高壓水路系統

1）高壓水泵及水噴嘴等均采用原裝進口歐州產品，水泵為不銹鋼泵頭，額定壓力高達14Mpa，額 定流量137 L/min，對路面沖洗效果更佳。

3.作業范圍廣

從幾十微米灰塵至 80-100mm 的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均 能全部去除。路面清掃寬度 3500mm，清掃能力 50000m 2/h-70000m 2/h。

4.結構簡單，易損件少

整車上裝 90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性， 拆卸方便，易于更換，維護費用低，更換效率高。

5.水箱、垃圾箱容積大，作業時間長：

水箱容積可達 9m3，垃圾箱總?cè)莘e達 7m 3，可適宜長時間作業。

6.健全的售后服務體系：

公司售后服務方針以主動回訪為原則，每半年分組對客戶進行主動上門回訪， 檢 查車輛使用情況及對車輛進行保養、操作及故障處理培訓，將故障消除在萌芽狀態。對 客戶提出的質量問題實行 24 小時內上門服務制，確?？蛻粽Ｊ褂眉败囕v的使用壽命。 提高公司產品信譽。
