工作平臺最大下橋尺寸

8000

工作平臺額定載荷

500

工作平臺橋下擺動角度(°)

180

跨越人行道距離

2100～2500

跨越護欄高度

2000

工作平臺結構型式

桁架式

底盤型號

ZZ1257N464GF1

發動機型號

MC07.31-60 國六

發動機功率（kw/Ps）

228/310

排量

6870

輪胎

11.00R20

離合器

干式單片液力輔助，摩擦片外徑Ф430mm

變速器

8JS118，8 個前進檔

前橋

7T 級雙前橋

后橋

13T 級雙后橋，雙后橋驅動

車架

寬度 860mm，等斷面、雙大梁，縱梁斷面尺寸 320mm×90mm

×（8+5）mm

轉向系

循環球式轉向，雙幅條式方向盤，位置可調

蓄電池

12V 170A.h(2 個)

燃油箱(L)

400

駕駛室

J5M 半浮平頂駕駛室

懸架

鋼板彈簧

制動系

行車制動

雙回路氣壓制動

駐車制動

手控閥控制彈簧制動，彈簧加載駐車制動作用于后橋

輔助制動

發動機排氣制動

產品名稱

橋梁檢測車

總質量

25000

整備質量

24870

駕駛室準乘人數(人)

2

外形尺寸

11880 * 2500 * 4000

(mm)

最高車速(km/h)

110

前懸/后懸

1430/3300,1500/3230

接近角/離去角(°)

19/9

軸荷

7000/18000(二軸組)

備注：

選用 5800+1350mm 軸距,側后防護采用Q235 材質焊接連接,后部防護斷面尺寸:120×60, 后部防護離地高度:490. 隨底盤安裝 ABS,ABS 系統控制器生產企業/型號為威伯科(上 海)管理有限公司/4460046300;該車是一種專用于各類大中型橋梁檢測、養護、維修的專用車輛,結構主要由二類底盤、車架平臺、一回轉、主臂、翻轉架、垂直臂、二回轉、小轉臺、伸

縮臂組成。隨底盤選裝駕駛室.

【底盤技術參數】

底盤型號

ZZ1257N464GF1

底盤名稱

載貨汽車底盤

軸數

3

輪胎數

10

軸距

5800+1350

輪胎規格

11.00R20

鋼板彈簧片數

11/10

前輪距

2015,2035

燃料種類

柴油

后輪距

1830/1830,1850/1850

排放依據標準

GB17691-2018 國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

MC07.31-60

中國重型汽車集團有限公司

6870

228

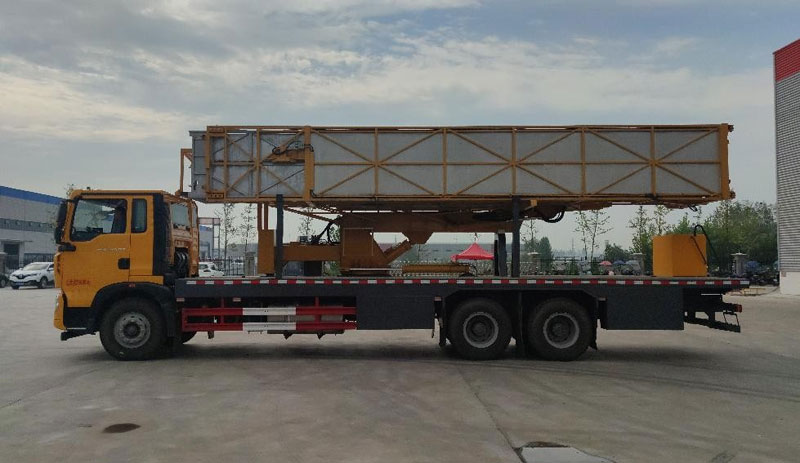

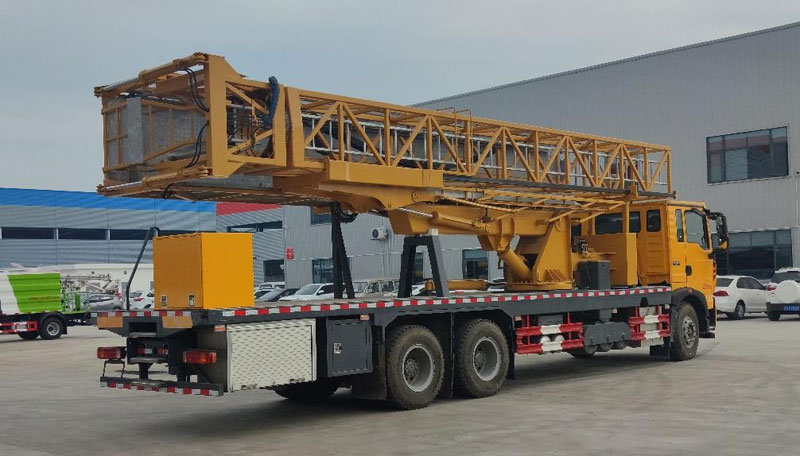

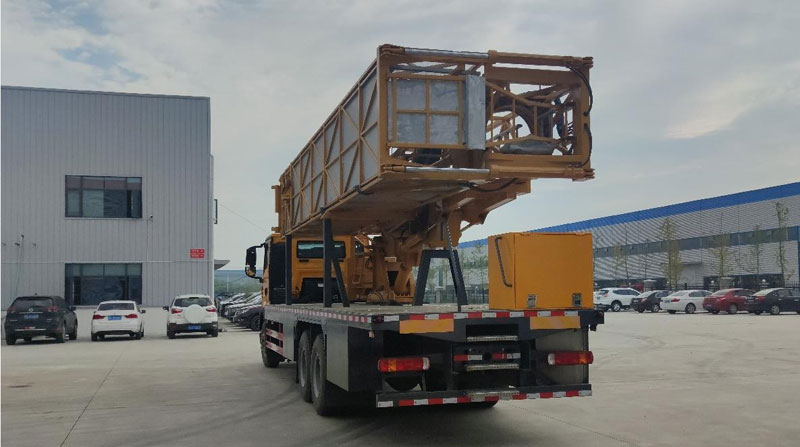

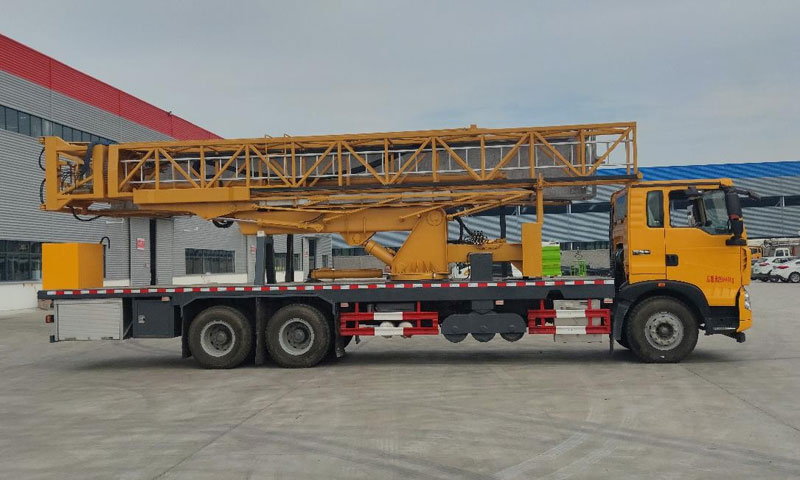

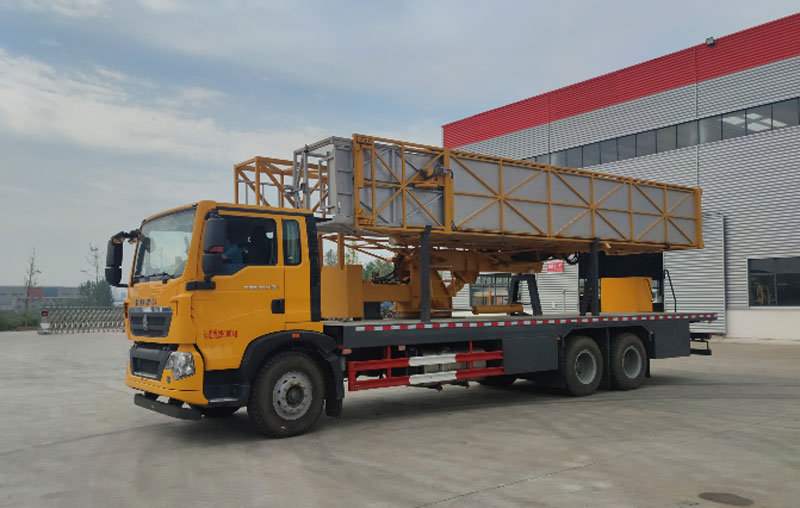

整車詳細介紹
