我公司為了滿足修剪質量及高速公路安全行車的規定要求，設計該綠籬修剪機轉場速度應不小于60km/h,作業速度應控制在5-25km/h，設置了獨立動力裝置及操作機構。

對綠籬實施高度和側面修剪。根據工作裝置及操作室戰勝空間的大小，選擇輕型載貨汽車二類底盤作為基礎車，在基礎車車架上加裝一平面副車架，用于安裝工作裝置及其它附屬裝置。

主要技術參數：

發電機額定功率/轉速：8kw/3600r

豎起剪工作直徑：800

豎直剪額定轉速（r/min）：1000

水平剪工作直徑：1000

剪切綠籬直徑：0--50

作業速度（km/h）：≤25

轉場速度（km/h）：≥60

液壓系統工作壓力（Mpa）：≤16

電氣系統工作電壓（V）：DC12

工作裝置：

1、刀片

刀片是綠籬修剪機的關鍵部件之一，它的好壞直接影響修剪質量和作業效率，也關系到安全生產。高速公路中間綠籬帶的種植寬度一般為1-2m，水平工作裝置刀具一次修剪寬度設定為2m，即刀片長度為2m，植物高度不高于1.8m，除去防護欄及反光標志的高度，豎起工作裝置刀具一次修剪高為2m，即刀片長度為600mm，刀片利用厚為6mm的合金鋼板切割經熱處理加工制成，兩側面開刃，中間開圓孔，以便安裝定位。刀片安裝在由電機驅動的刀片軸上，刀片軸和電機軸通過連續套連續，由電機驅動。

2、工作臂

工作裝置刀具在工作前都需要調整其剪切高度和剪切位置，所有工作裝置的工作臂在水平方向和豎直方向都需要自由調整。低錳國標管，內加調整墊板，利用帶雙向液壓鎖的液壓缸驅動，使工作臂按工作要求伸縮，既能進行調整，又能保證調整后的位置固定。

3、工作裝置布置

工作裝置通過螺栓連接安裝在副車架上。水平工作裝置需要在綠籬高度方向上下調節，豎直工作裝置要根據綠籬修剪的形狀在豎起方向調節刀片的剪切角度，調節量以豎起軸線為基準左右各10?！?/p>

4、承載車輛：

（1）承載車：貨箱尺寸：3200*1880*400

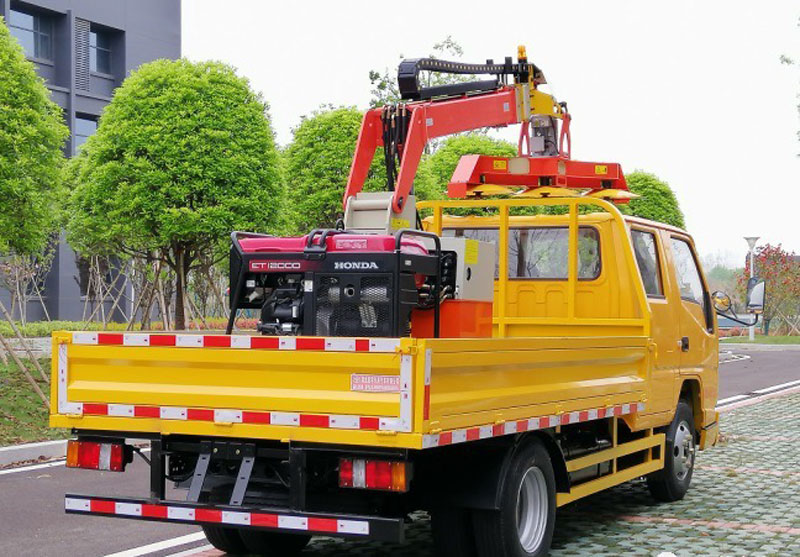

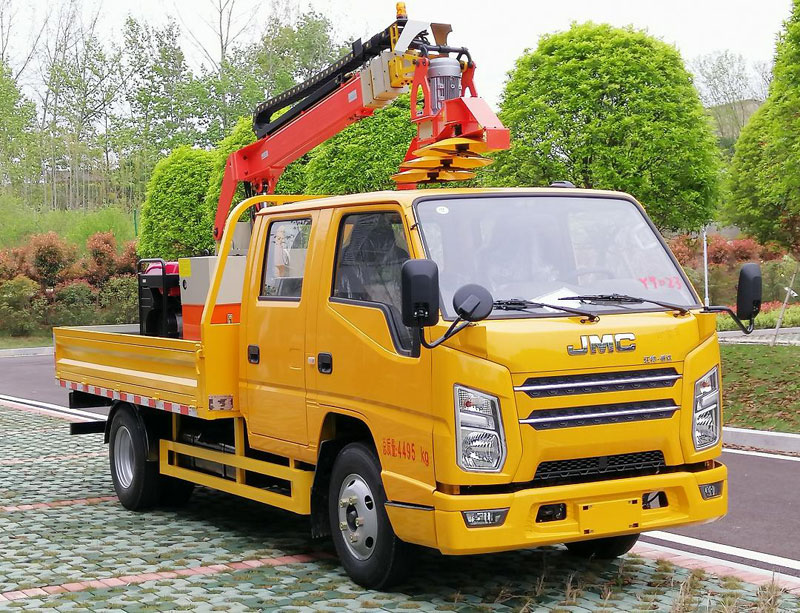

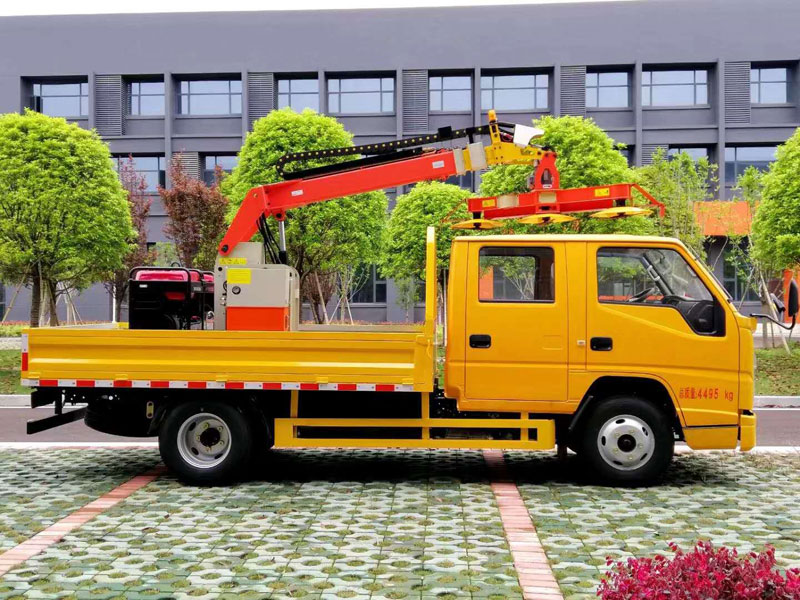

（2）修剪裝置：由底盤，發電機組、動力站、液壓馬達、修剪機立臂、油缸、可調節角度刀具、刀片、修剪機組。

（3）液壓操縱裝置：通過外置控制盒和無線遙控，由多路電磁閥控制液壓裝置，使本設備能夠靈活的升降、旋轉、水平收縮、輕便地完成水平修剪、垂直修剪、高低尺寸修剪等工作步驟。

（4）選裝警示裝置：包括駕駛室內的導向指示燈、警燈、警笛等組成。

在我國高速公路網逐步建成并不斷密集的今天，大力發展公路養護機械化和智能化，有著十分重要的意義。程力汽車公路綠籬修剪機將使高等級公路綠籬修剪實現機械化，提高綠籬修剪質量和勞動生產率，降低修剪成本及修剪人員的勞動強度，減少人工修剪存在的安全隱患。
