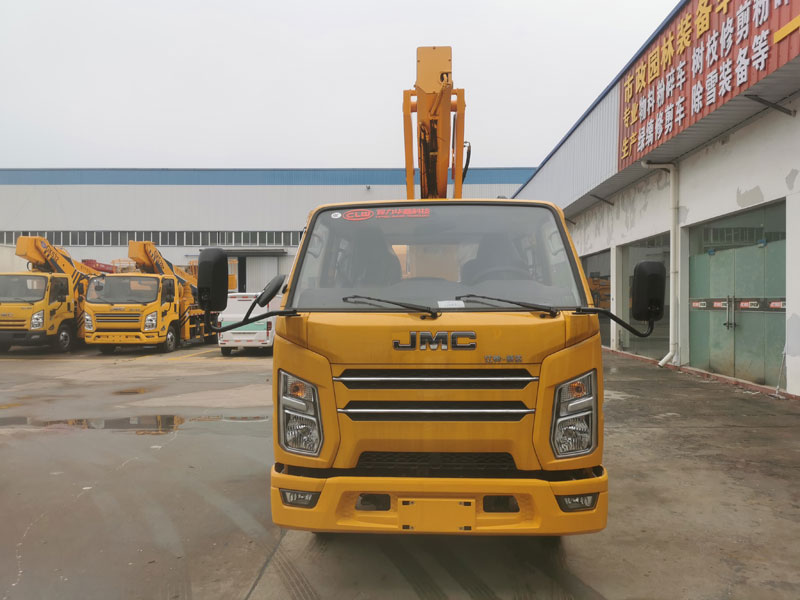

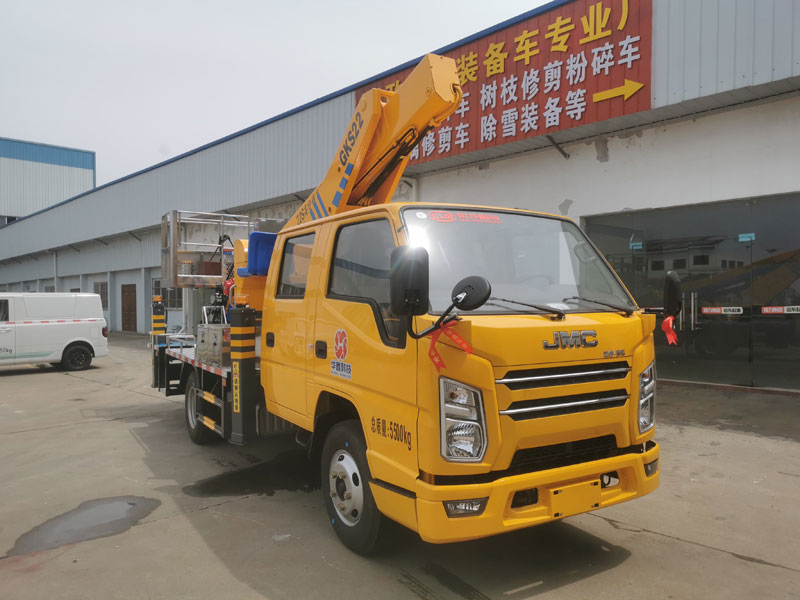

底盤配置： 采用江鈴順達雙排駕駛室，型號為 JX1061TSGA26 ，JX4D30B6H 型 115 馬 力柴油發動機，帶原廠空調及方向助力。7.00 鋼絲胎，油剎，五檔箱。

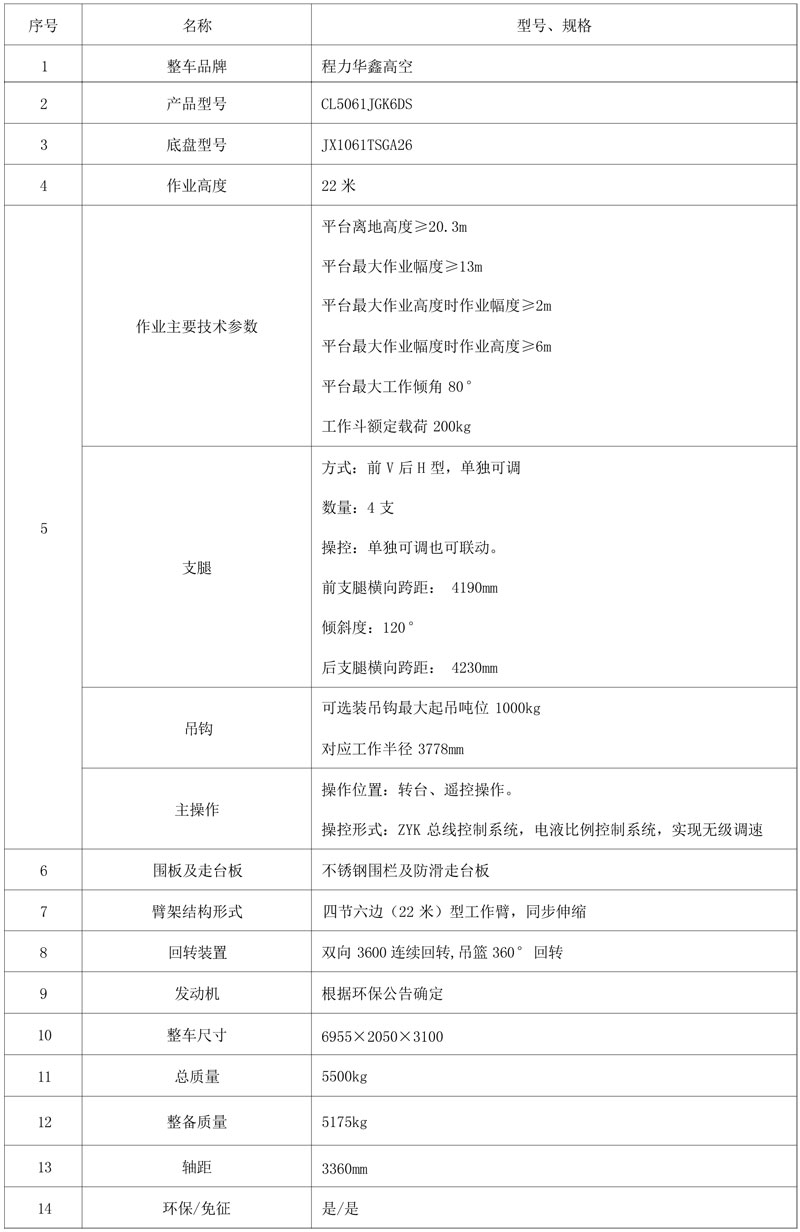

整車基本參數：

上裝配制：

作業高度 22 米，上裝部分顏色按照公告為工程黃，整車帶四個液壓伸 縮支腿（上下伸縮和水平伸縮），共八條油缸，支腿為前 V 后 H 型，斗帶 360 度旋轉，無線遙控，其它按廠內標準配制。

產品概述：

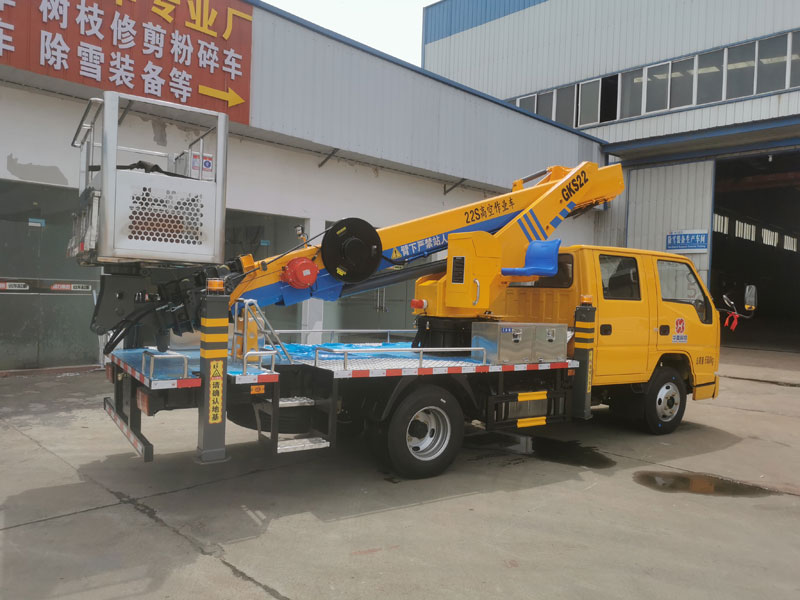

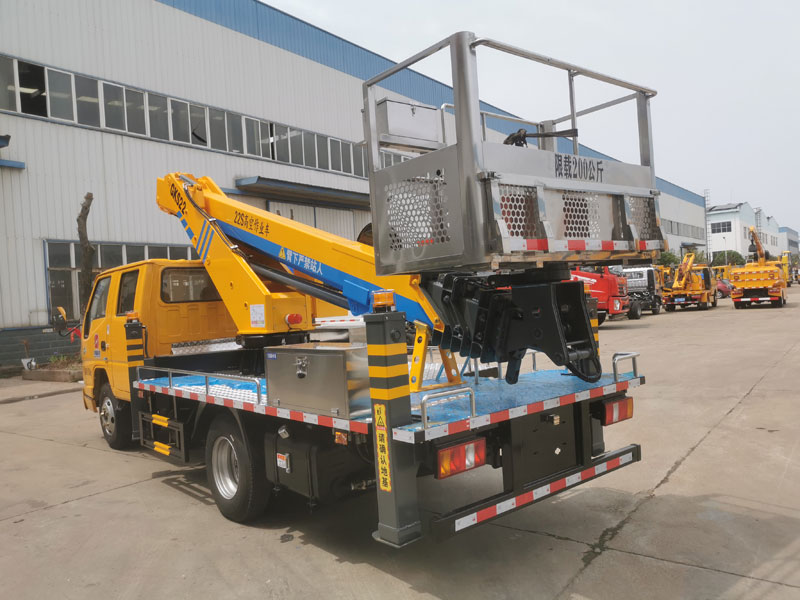

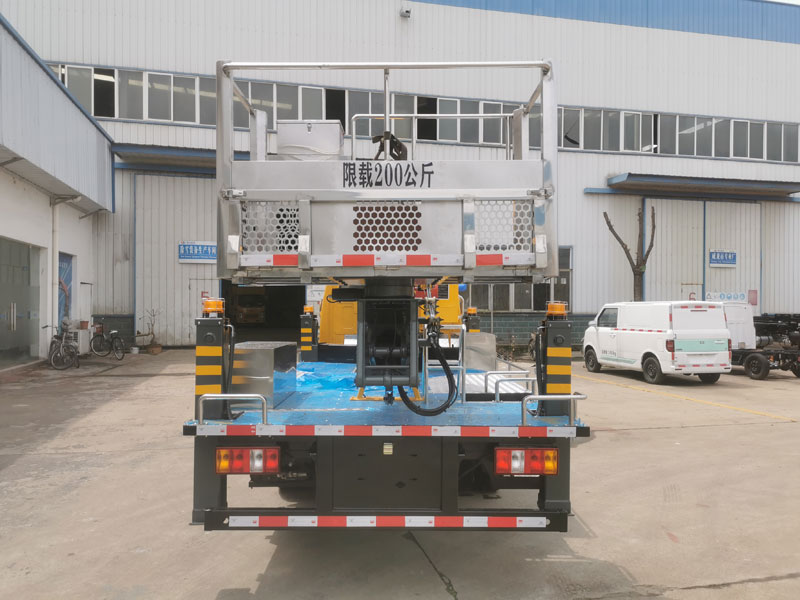

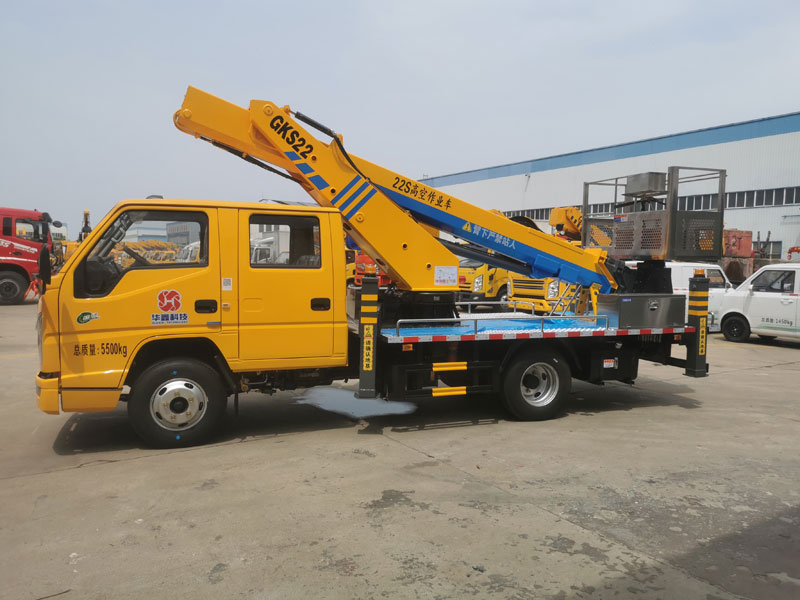

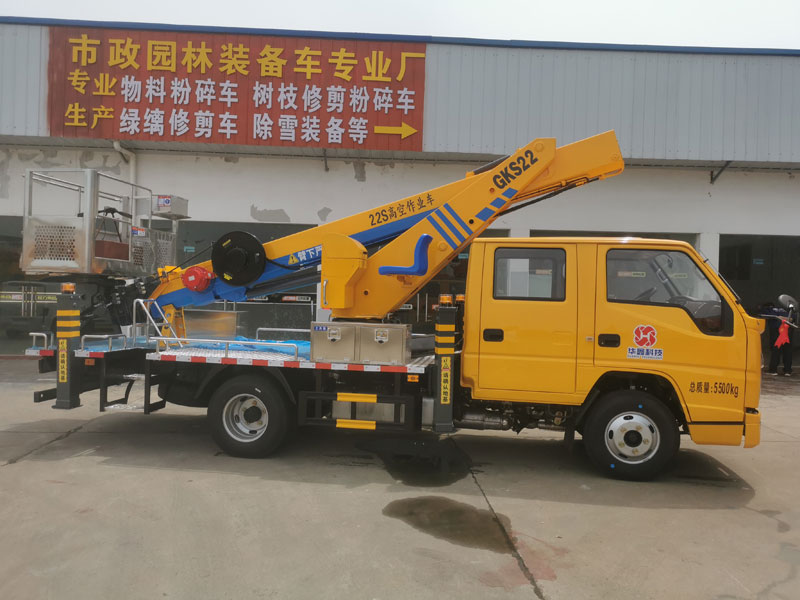

1、 江鈴順達 22 米高空作業車采用伸縮式直臂結構，作業臂為 4 節伸縮式，轉臺可操作， 也可遙控器操作，可 360 度回轉，四液壓支腿，工作斗最大承重 200 公斤，不銹鋼圍 板、花紋防滑走臺板。

2、 工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。小臂最大伸 展角度達 80°, 以便調整到最佳作業位置。

3、 夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

4、 電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車 作業工況。

5、 六邊形工作臂增加強度，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸 外置，鏈條伸縮機構，更容易觀察故障點，方便維修。

6、 支腿采用前 V、后 H 型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂。 支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能 使整車調整到平穩狀態，所有支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報 警信號。

7、 四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所 需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運 行更平穩。

8、 車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸、發動機啟停應急泵、操 作系統及其控制電腦等主要部件均采用國內知名品牌，核心部件采用進口件。換向平 穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作。

江鈴22 米伸縮式高空作業車特點及優勢：

A.整車結構緊湊 ，外形尺寸短 ，行駛方便、轉向靈活。

B.整車采用全電控系統 ，多項安全保護功能

1、每個支腿均有軟腿支地保護功能（選配）。

2、支腿鎖定 ，當臂架工作時 ，支腿是不允許操作的（限制動作）。

3、工作幅度（工作半徑）自動限制 ，最大工作幅度為 12 米。

4、車身配置大屏幕顯示器 ，可顯示臂長、工作高度、工作幅度、傾斜角度。

5、吊籃自動調平 ，360 度旋轉。

6、配備無線遙控器,操作臂架上下車有保護。

C.產品最新結構

1、支腿采用前交叉式,支腿跨距大,整車穩定性更好。

2、大傾角后傾式轉臺,使臂架更長,整車長度更短,更緊湊。

3、六邊形臂截面,結構強度更好,使伸縮更平穩。

4、雙鏈條拉鎖機構,使工作效率更高,更安全。單根鏈條機構已經滿足使用要求,雙鏈條結 構使安全效率更高。

5、車子兩邊配備超大工具箱,可以存儲更多的工具。
