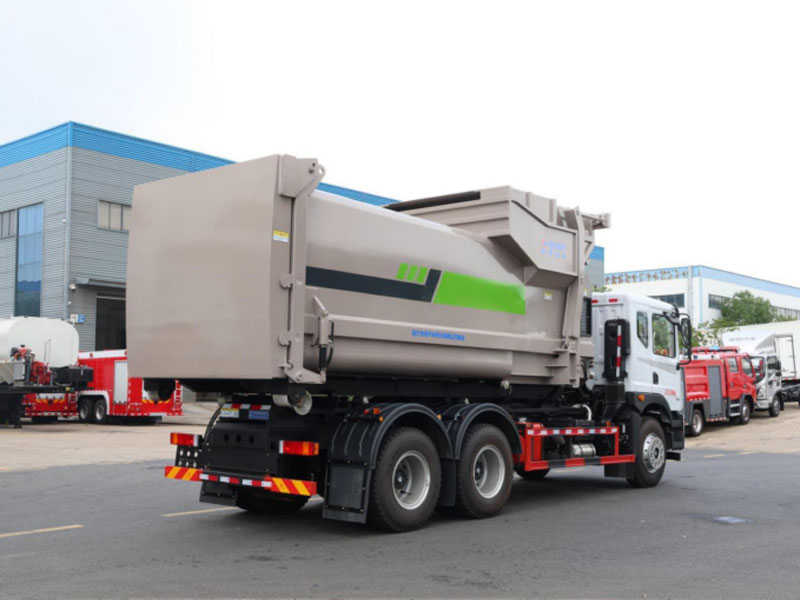

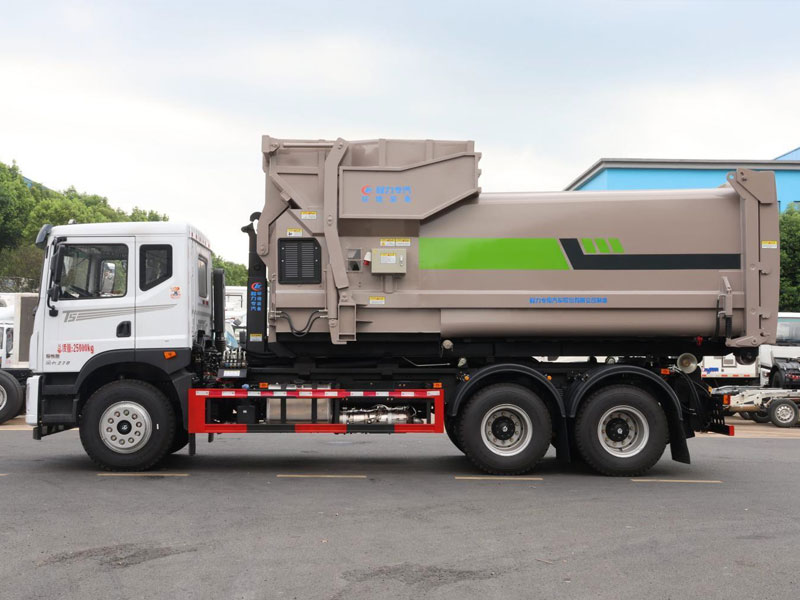

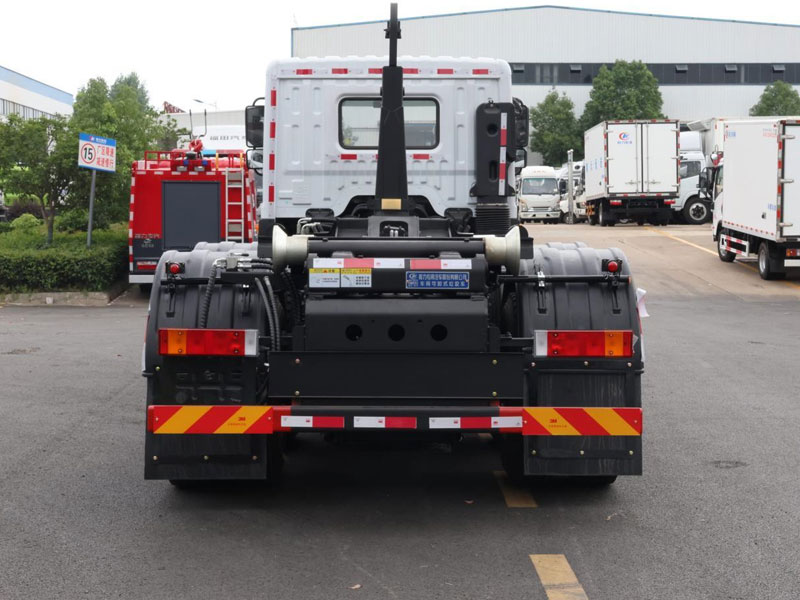

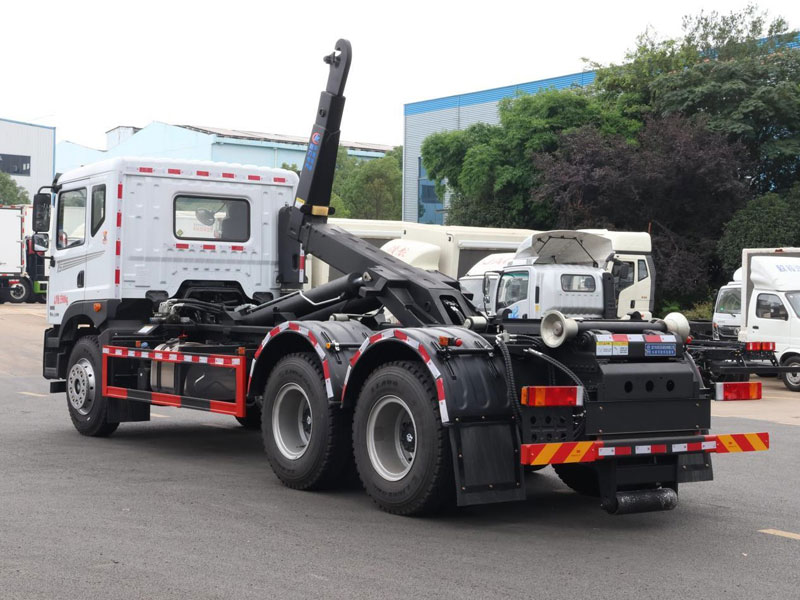

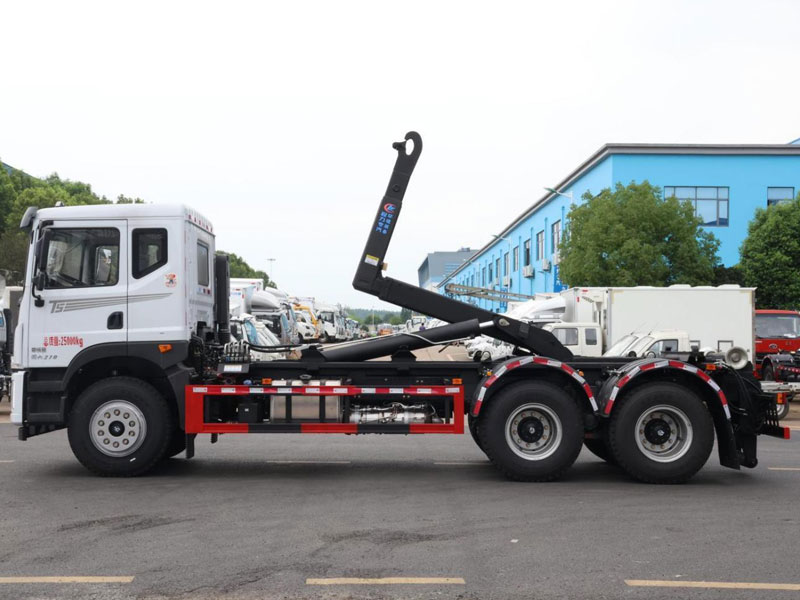

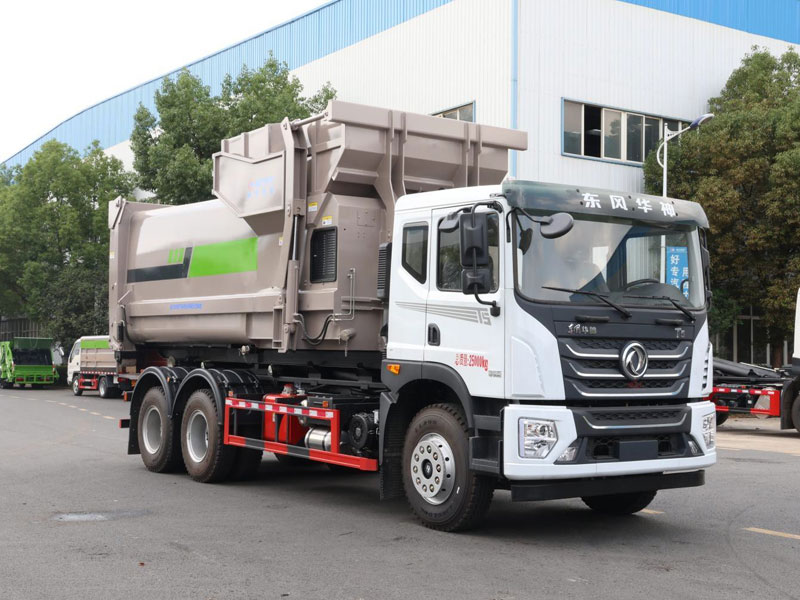

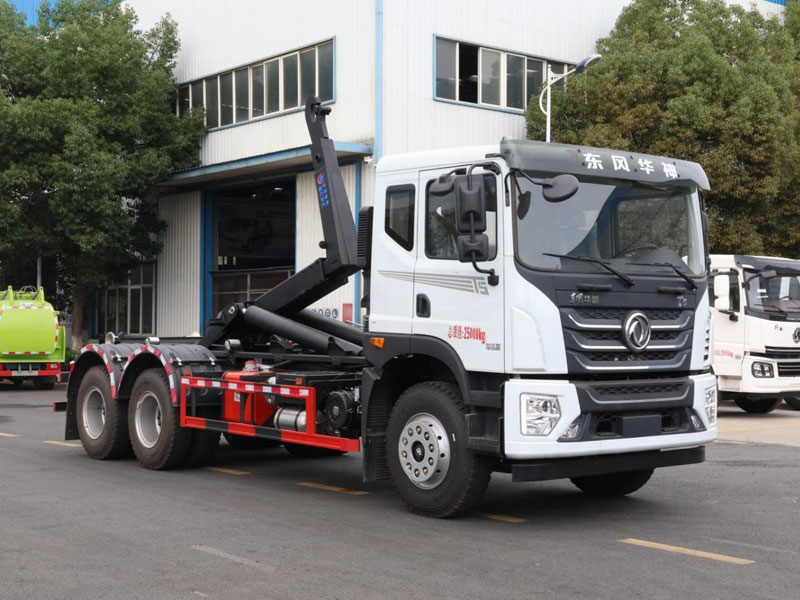

東風華神T5后雙橋車廂可卸式垃圾車

整車型號：CLW5253ZXXBHJ

底盤型號：EQ1256GL6DJ

整車尺寸：8280*2550*3170

軸距：4350+1350

馬力：玉柴 270

總質量：25000

變速箱：法士特 8 擋

整備質量：10620

輪胎：11.00R20

起重能力：25

功能介紹：

鉤臂垃圾車又稱為車廂可卸式垃圾車，主要用于市政環衛、物業管理等各種場所收集、運載各種垃圾，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。實現一車配帶多箱循環轉運，高效、節能、節約成本。

垃圾箱的鉤裝作業：

1. 操作拉臂車(鉤箱﹑卸箱﹑卸料）前應先觀察路況（路面是否堅實﹑是否左右高低不平，是否處于坡道上﹑后方是否斷崖等），若是則避免操作；

2. 觀察車輛氣壓是否正常，倒車在接近垃圾箱 3-5 米時駐車，踩下離合踏板﹑打開取力器開關，掛上低速區前進擋，1-4 檔速度逐漸加快(只能用低速區前進擋取力)，松開離合踏板，使拉臂油泵運轉工作；

3. 旋轉遙控器上“鎖鉤/松開”按鈕，使液壓鎖完全松開后旋轉“伸縮臂/縮回”按鈕使大臂完全縮回，再旋轉“大臂/上升”按鈕，此時大臂開始向后翻轉，若想加快速度，可掛低速區的前進檔后加油門（轉速升高速度變快），當大臂翻轉接近垃圾箱鉤時松開油門，采用輕旋“舉升

/卸箱”按鈕的方式使大臂鉤開口處完全對準垃圾箱鉤后，松開按鈕掛倒檔，使大臂鉤緩緩?fù)耆M(jìn)入垃圾箱鉤；

4. 拉手剎，注意使用離合器，再掛上前進檔，旋轉“支腿”按鈕，使后支撐完全打開撐實；

5. 旋轉“大臂/下降”按鈕，加油門可快速將垃圾箱鉤起，注意觀察垃圾箱下導軌與后導輪是否對齊，若未對齊則暫停勾箱，將車輛緩緩前進使導輪將導軌正確導入然后繼續旋轉“大臂/下降”按鈕直至垃圾箱完全鉤（拉）上車后，松開“大臂/下降”按鈕，然后按住“伸縮臂/伸出”按鈕，使垃圾箱緩緩平移至最前端后松開按鈕，旋轉“鎖鉤/鎖緊”按鈕，使箱體鎖緊，最后旋轉“支腿/縮回”按鈕，使支腿完全收回；

6. 踩下離合器，斷開取力開關，選掛上合適前進檔，將垃圾箱/壓縮站轉運至卸料場，運輸途中注意不要急開急停或高速轉彎；

7. 倒車至卸料場指定位置后，掛上空檔，拉上手剎，下車將備用液壓油管完全打開，并將車輛的快接頭對接住垃圾箱上的快接頭（初始使用檢查是否匹配），取力掛檔后完全打開后支撐（方法同上），接著點動“支腿”按鈕，使垃圾箱后門完全開啟；

8. 旋轉“大臂/上升”按鈕，使箱體處于自卸狀態后將垃圾/物料完全卸盡；

9. 旋轉“大臂/下降”按鈕，至箱體完全回位，再旋轉“支腿/縮回”按鈕使支腿完全收回和后門完全關住并鎖緊后，拔下與箱體連接的快接頭并在車上固定好；

10.將垃圾箱/壓縮站運回需放置的位置，按以上步驟重復操作即可卸箱，完成一個 工作循環，最后關閉控制盒，關閉取力器即可。

保養維護：

應嚴格按規定保養垃圾車，使各系統、各裝置經常處于良好的技術狀態，充分發揮其效能，減少油耗、節省開支，最大限度地延長垃圾車的使用壽命。

（一）底盤保養

底盤應嚴格遵守其使用說明書的規定，進行日、周例行保養。

（二）作業裝置保養

作業裝置的保養一般情況下依照下列規定進行。如果能保證作業裝置處于良好的工作狀態，允許其保養同底盤保養同步進行。

1. 日保養

日保養主要以清潔、觀察為重點，內容與垃圾車的使用中注意事項第 3 條內容相同。

2. 作業 100h 保養

作業 100h 保養以緊固、潤滑為重點。

（1） 檢查緊固車廂、作業裝置、軸等部位的連接螺栓；

（2） 按時對各潤滑點加注潤滑脂或潤滑油；

（3） 檢查緊固液壓系統中各部位的連接螺栓、接頭和管箍、管夾等，并檢查有無油液 滲漏現象；

（4） 檢查取力器工作是否正常。

3. 作業 500h 保養

作業 500h 保養以調整為重點。

（1） 各作業裝置中的零部件是否有輕微變形，必要時給予校正；

（2） 檢查密封膠條的磨損情況，必要時更換；

（3） 檢查液壓元件是否能正常工作，必要時應拆檢或更換。如果有油液滲漏現象，應更換密封件；

4. 作業 1500h 保養

作業 1500h 保養重點是對各作業裝置進行全面技術檢查和調整，消除隱患。

（1） 檢查并修復各處焊縫，特別是各重要部位的焊縫；

（2） 檢查各裝置零部件的磨損和操作情況，對磨損和操作嚴重者應予更換；

（3） 檢查各液壓元件。

清洗液壓油箱，各濾油器、空氣濾清器和液壓管路，更換液壓油。對有損傷的密封件和軟管應予及時更換；
