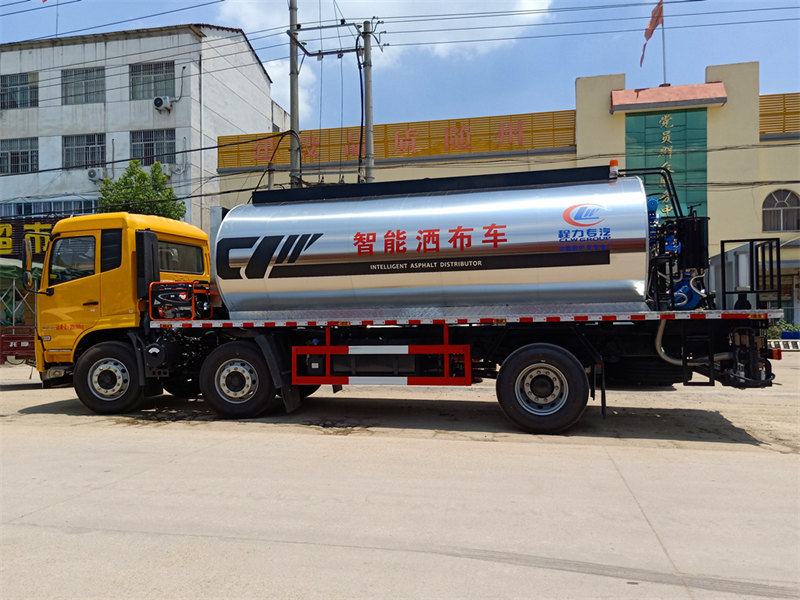

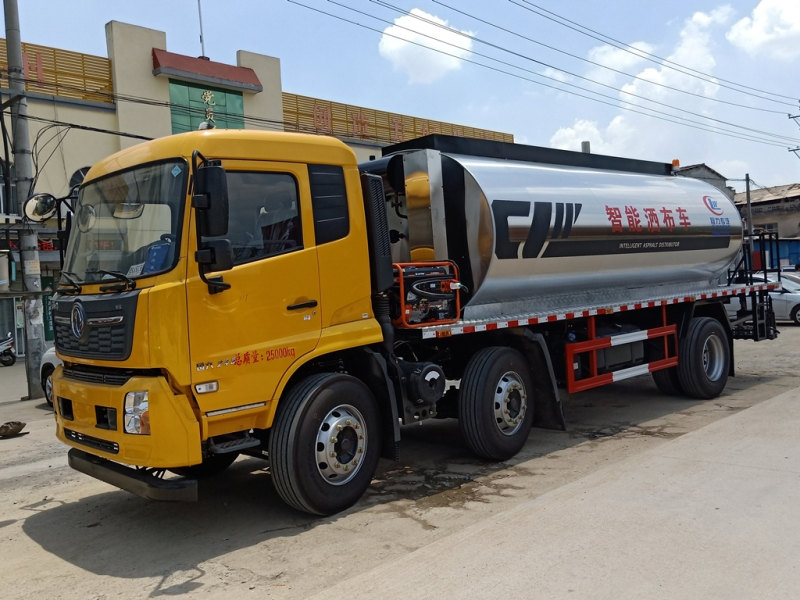

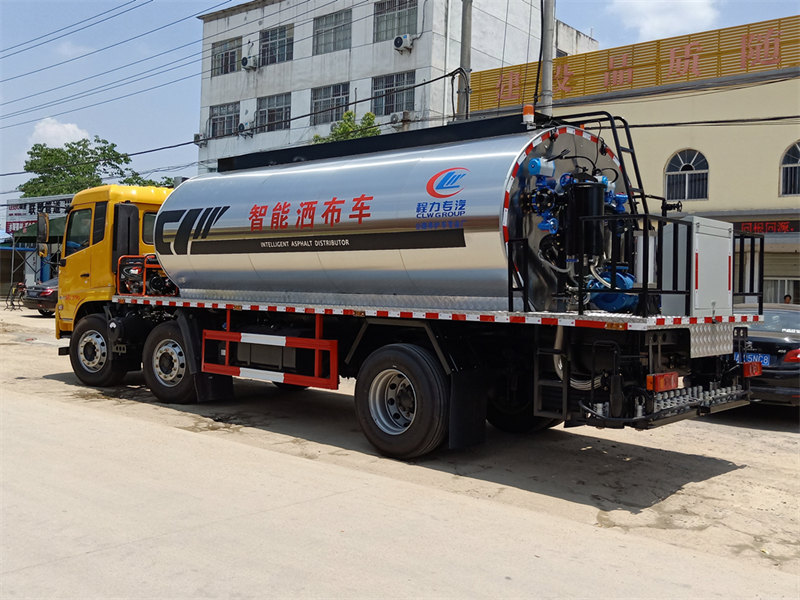

16方東風天錦瀝青灑布車

　　一、整機性能參數

　　◆ 產品型號：CLW5250GLQD6

　　◆ 總質量：  25000kg

　　◆ 整備質量：11800kg

　　◆ 外形尺寸：9900×2500×3320mm

　　◆ 撒布寬度：4500mm

　　◆ 噴嘴間距：125mm

　　◆ 瀝青撒布量：0.3～3.5L/m2

　　◆ 工作車速：1.5--20km/h

　　◆ 加熱方式：意大利進口柴油燃燒器加熱（20萬大卡/小時）

　　◆ 噴灑介質：熱瀝青、SBS改性瀝青、乳化瀝青、改性乳瀝青。

　　◆ 撒布誤差：±2%

　　二、車輛主要配件參數：

　　序號

　　名稱

　　型號、規格

　　所屬系統

　　備注

　　1

　　汽車底盤

　　DFH1250BX1

　　底盤

　　天錦小三軸

　　2

　　發動機

　　B6.2NS6B245

　　康明斯6缸245馬力

　　3

　　瀝青罐容量

　　16立方米

　　罐體

　　優質碳鋼

　　4

　　保溫層厚度

　　50mm

　　巖棉保溫

　　5

　　外包不銹鋼

　　1mm

　　1個厚的不銹鋼板

　　6

　　取力器

　　灑布車專用

　　工作動力

　　7

　　液壓泵

　　CBQ550-L

　　液壓系統

　　天津

　　8

　　比例閥

　　EFBG-03-160-HF

　　臺灣

　　9

　　瀝青泵馬達

　　05-130-BD31

　　天津/寧波

　　10

　　瀝青泵

　　QGB950

　　瀝青噴灑系統

　　尚貴， 950L/min

　　11

　　噴嘴數量

　　36個

　　控制方式為：1控1

　　12

　　手噴槍

　　5米軟管+手持噴桿

　　邊角位置補灑

　　13

　　燃燒器

　　G20（20萬大卡/小時）

　　加熱系統

　　意大利利雅路

　　14

　　導熱油泵

　　RY25-25-160

　　河北

　　15

　　導熱油泵電機

　　380V-2.2KW-2極

　　安徽六安

　　16

　　控制系統方式

　　駕駛室觸屏電腦控制+后工作平臺控制（備用）

　　控制系統

　　控制系統采用：西門子模塊化設計，運行速度更快更流暢、故障率低

　　17

　　速度傳感器

　　Ni5-G12

　　圖爾克

　　18

　　溫度控制器

　　WZP-230

　　上海

　　19

　　發電機

　　6KW汽油發電機

　　電源系統

　　國產

　　三、設備性能特點

　　1、該車采用東風天錦底盤，靈活輕便的操縱性，靚麗大氣的外觀造型，為廣大城際物流客戶提供安全、高效、可靠的服務；

　　2、根據噴灑量和作業寬度的需要,計算機可以對行列式噴嘴進行任何形式的組合；

　　3、手動/自動控制方式均可以實現對每個噴嘴的單獨進行控制，從而實現了任意調節噴灑的寬度；

　　4、瀝青的灑布控制不僅可以在駕駛室內通過智能觸屏電腦完成，也可以在車尾的操作平臺上進行控制；

　　5、該車的自動控制系統可以測量車速并根據輸入的灑布量和噴灑寬度及瀝青種類自動計算瀝青泵轉數從而再通過系統自動調整瀝青泵的泵數；

　　6、加熱系統采用意大利進口燃燒器，具有自動點火和溫度控制功能；

　　7、采用國際先進的高粘度瀝青泵，可將外部瀝青泵入罐內，實現“自吸”，也可將罐內瀝青泵出；

　　8、整機關鍵部分的零部件(如液壓泵、液壓馬達、瀝青泵QGB680、比例閥EFBG-03-160-HF、自動控制系統CLW-34-01等)均采用國際知名元件，確保整機的可靠性，提高使用壽命；

　　9、在保證不妨礙其它部分維修拆卸的前提下布置有各部分人梯和扶手，方便操作；

　　10、所有熱管外部均有隔熱保溫層，降低散熱量的同時避免燙傷操作人員；

　　11、車載式快速加熱系統（10—15℃/h），可提高加熱效率并減少施工輔助時間，確保灑布溫度；

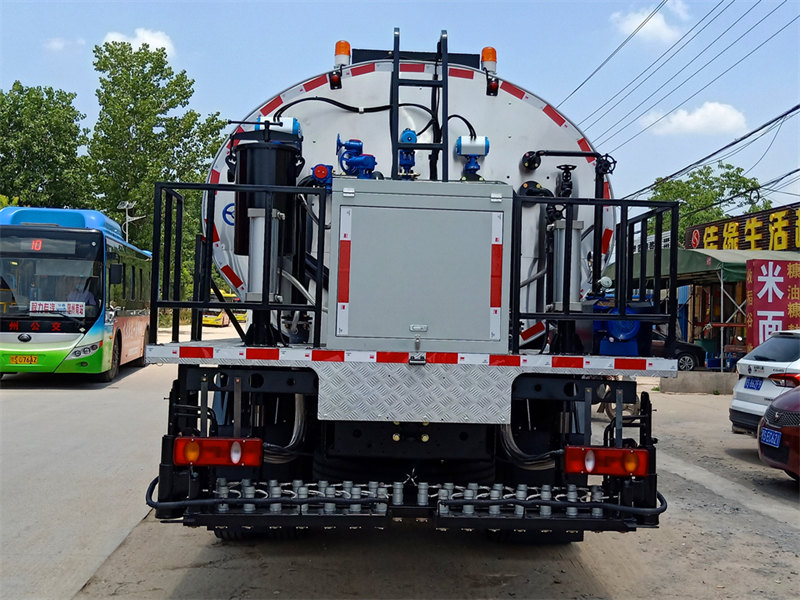

　　12、瀝青噴灑桿采用三段折疊式結構，通過上下移動灑布桿可以實現雙重或多重噴灑，通過左右移動灑布桿可以擴大灑布范圍，而且可以有效地避開障礙物；

　　13、手動噴灑功能可以使瀝青通過手噴管進行噴灑，靈活方便，適用于小范圍及邊角施工狀況。接好手噴槍。開啟總出油閥、開器轉駁閥、開啟回油閥、利用回油閥調節噴槍的壓力；

　　14、瀝青罐體內部設有沉淀排污槽，并裝有液位顯示器和報警、安全裝置；

　　15、沖噴嘴此功能可將噴嘴剩余瀝青通過柴油加高壓空氣吹出，防止瀝青凍結于噴嘴，可大大提高噴嘴使用壽命。關閉總出油閥、回油閥、打開氣動閥、打開自吸閥依次打開噴嘴即可；

　　16、良好的保溫層可以確保靜態保溫性能指數≤12℃/8小時，且防腐耐用；
